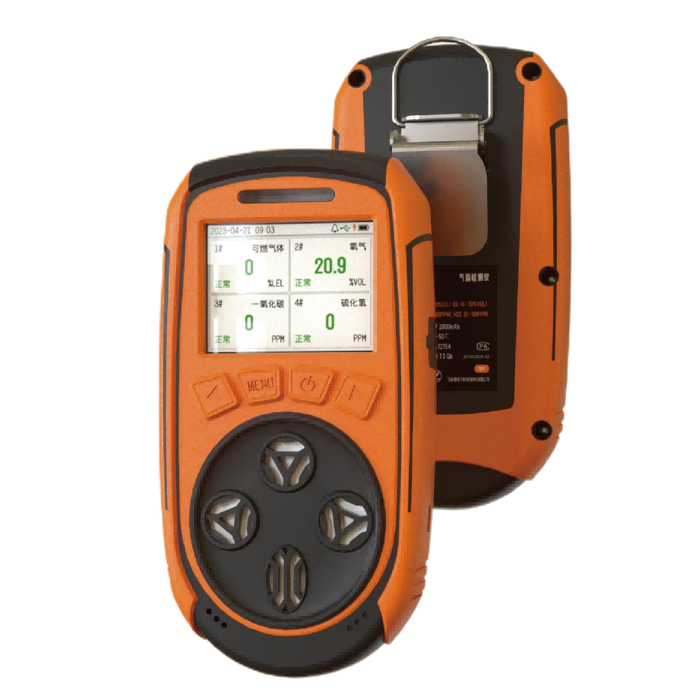

4 в 1 портативный детектор газа экран BTYQ-Z4 серии
description1
description2
Структурные особенности и принцип работы
Таблица соответствия структурных функций

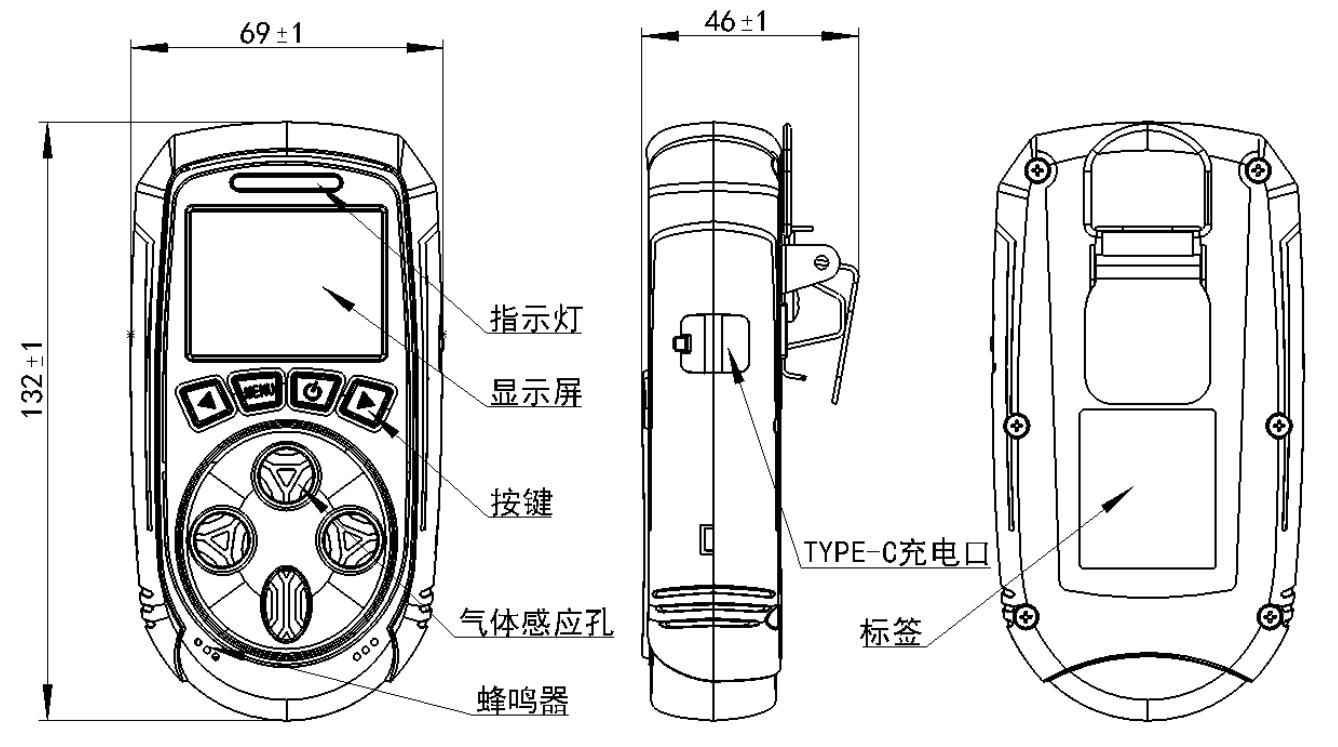

Внешняя структура устройства показана на рисунке ниже:Устройство имеет четыре кнопки: влево, меню, питание и вправо. Обозначение и функции каждой кнопки определены следующим образом:У устройства есть 3 индикатора: нормальный, аварийный и индикатор неисправности. Определение функций каждого индикатора следующее:
Структура анализатора утечек
Оборудование в основном состоит из корпуса, печатной платы, батареи, дисплея, датчика и других компонентов.
Она также разработала программные системы верхнего уровня, включая программное обеспечение для мониторинга газа и облачные платформы для мониторинга газа. Это привело к формированию уникальной модели технического развития, которая включает в себя разработку программного обеспечения, проектирование оборудования, структурный пользовательский интерфейс, анализ датчиков и тестирование продукции. Компания создала устойчивую модель технологического накопления и разработки продуктов и имеет более 80 рыночных моделей продукции. Глубоко понимая потребности клиентов и болевые точки отрасли, компания может предложить индивидуальные решения для разных заказчиков, предлагая необходимые продукты и услуги и обеспечивая безопасность вашей жизни.
|
Вид газа |
Диапазон измерений |
Точка низкой тревоги |
Точка высокого сигнала тревоги |
Разрешение |
|---|---|---|---|---|
|
EX EX |
(0~100)%LEL (0~100)%LEL |
20%LEL 20%НКПР |
50%LEL 50%НКПР |
1%LEL 1%НКПР |
|
H2S H2S |
(0~100)PPM (0~100)ЧМР |
10PPM 10PPM |
20PPM 20PPM |
1PPM 1PPM |
|
CO CO |
(0~1000)PPM (0~1000)PPM |
50PPM 50PPM |
200PPM 200PPM |
1PPM 1PPM |
|
O2 O2 |
(0~30)%VOL (0~30)%VOL |
19.5%VOL 19.5%VOL |
23.5%VOL 23.5%VOL |
0.1%VOL 0.1%VOL |
|
Для других комбинаций газов, пожалуйста, свяжитесь с компанией |
||||
| Погрешность показаний | ±5%FS (горючий газ), ±0.7%VOL (кислород) |
|---|---|
| Абсолютная погрешность ±5umol/mol или относительная погрешность ±10% (угарный газ) | |
| Абсолютная погрешность ±2umol/mol или относительная погрешность ±10% (сероводород) | |
| Время отклика | T90≤30S (горючий газ), T90≤20S (кислород), T90≤60S (сероводород, угарный газ) |
| Способ индикации | ЖК-дисплей показывает текущие данные и состояние, светодиод, голосовое и вибрационное оповещение |
| и низкое напряжение батареи | |
| Рабочая среда | температура -20℃~50℃; влажность <95% RH (без конденсации) |
| Рабочее напряжение | DC 3.7V (емкость литиевой батареи 2700mAh) |
| Маркировка взрывозащиты | Ex ib IIB T3 Gb |
| Взрывозащищенная маркировка | Ex ib IIB T3 Gb |
| Время автономной работы | 10~12 часов в стандартных условиях |
| Размеры | 132*69*46(мм) (включая задний зажим) |
| Вес | 0.28 кг |
Mеры предосторожности при использовании
Предотвращайте падение устройства с высоты или сильные удары.
При наличии высоких концентраций газа устройство может не работать нормально.
Строго следуйте инструкциям по эксплуатации и использованию, иначе это может привести к неточным результатам измерений или повреждению устройства.
Этот продукт не должен храниться или использоваться в среде, содержащей коррозионные газы (например, высокие концентрации хлора), а также в других суровых условиях, включая слишком высокие или низкие температуры, высокую влажность, электромагнитные поля и под прямыми солнечными лучами.
Если при длительном использовании на поверхности устройства появились загрязнения, протрите их чистой мягкой тканью, смоченной водой. Не используйте коррозионные растворители и твердые предметы для протирки поверхности устройства, иначе это может привести к царапинам или повреждениям.
Для обеспечения точности измерений устройство должно регулярно калиброваться, период проверки не должен превышать один год.
Для любых применений или неисправностей, не описанных в данном руководстве, пожалуйста, свяжитесь с нашей компанией для решения проблемы.
Взрывчатые газовые среды не допускают разборку или замену аккумуляторной батареи, а также зарядку аккумуляторной батареи.
Взрывоопасные газовые среды не допускают использования периферийных устройств без взрывозащиты и замены датчиков.
|
Симптомы неисправности |
Возможные причины неисправности |
Способ обработки |
|---|---|---|
|
Не удается включить |
Слишком низкое напряжение |
Пожалуйста, зарядите вовремя |
|
Зависание |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
|
Неисправность цепи |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
|
Нет реакции на обнаруженный газ |
Неисправность цепи |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
Неправильное отображение |
Сенсор просрочен |
Пожалуйста, свяжитесь с дилером или производителем для замены сенсора |
|
Долгое время не калибровался |
Пожалуйста, откалибруйте вовремя |
|
|
Неправильное отображение времени |
Полная разрядка батареи |
Своевременная зарядка и повторная настройка времени |
|
Сильные электромагнитные помехи |
Сбросить время |
|
|
На экране нормальной проверки прибора отображается полный диапазон |
Неисправность датчика |
Пожалуйста, свяжитесь с дилером или производителем для замены датчика |
Хранение Аксессуары и прочее
01
Хранение
Aнализатор следует хранить в вентилируемом помещении с температурой окружающей среды от -10°C до 55°C и относительной влажностью не более 85% относительной влажности, а воздух не должен содержать вредных газов или примесей, вызывающих коррозию анализатора.
02
Аксессуары и прочее
В комплект данного продукта входят: одна цветная коробка, один ящик для инструментов, один газовый колпак, один зарядный кабель, один зарядный адаптер, одно руководство пользователя, один заводской тестовый отчет, один сертификат взрывозащиты, один сертификат соответствия и гарантийная карта.
Приложение
Индивидуальные приборы могут быть выбраны для комбинации газов из таблицы ниже
|
Обнаружение газа |
Обычный диапазон |
Выбор диапазона |
Разрешение |
Низкий сигнал тревоги |
Высокий сигнал тревоги |
|
Кислород |
0-30%VOL |
0-30%VOL |
0.1%VOL |
19.5 |
23.5 |
|
Метан |
0-4%VOL |
0-4%VOL |
0.01%VOL |
1.00 |
2.50 |
|
Угарный газ |
0-1000PPM |
0-2000/5000PPM |
1PPM |
50 |
200 |
|
Сероводород |
0-100PPM |
0-50/200/1000PPM |
1/0.1PPM |
10 |
20 |
|
Горючий газ |
0-100%LEL |
0-100%LEL |
1%LEL |
20 |
50 |
|
Аммиак |
0-100PPM |
0-50/500/1000PPM |
1/0.1PPM |
20 |
50 |
|
Водород |
0-1000PPM |
0-40000PPM |
1/0.1PPM |
200 |
500 |
|
Хлор |
0-20PPM |
0-100/150PPM |
1/0.1PPM |
5 |
10 |
|
Хлороводород |
0-20PPM |
0-20/150PPM |
1/0.1PPM |
5 |
10 |
|
Диоксид серы |
0-20PPM |
0-50/100PPM |
1/0.1PPM |
5 |
10 |
|
Оксид азота |
0-250PPM |
0-500/1000PPM |
1/0.1PPM |
20 |
125 |
|
Фосфин |
0-20PPM |
0-20PPM |
1PPM |
5 |
10 |
|
Синильная кислота |
0-20PPM |
0-20PPM |
1PPM |
10 |
25 |
Примечание: Диапазон измерений настраиваемых приборов определяется фактическим прибором, выпущенным с завода. По поводу неуказанных газов свяжитесь с производителем.
