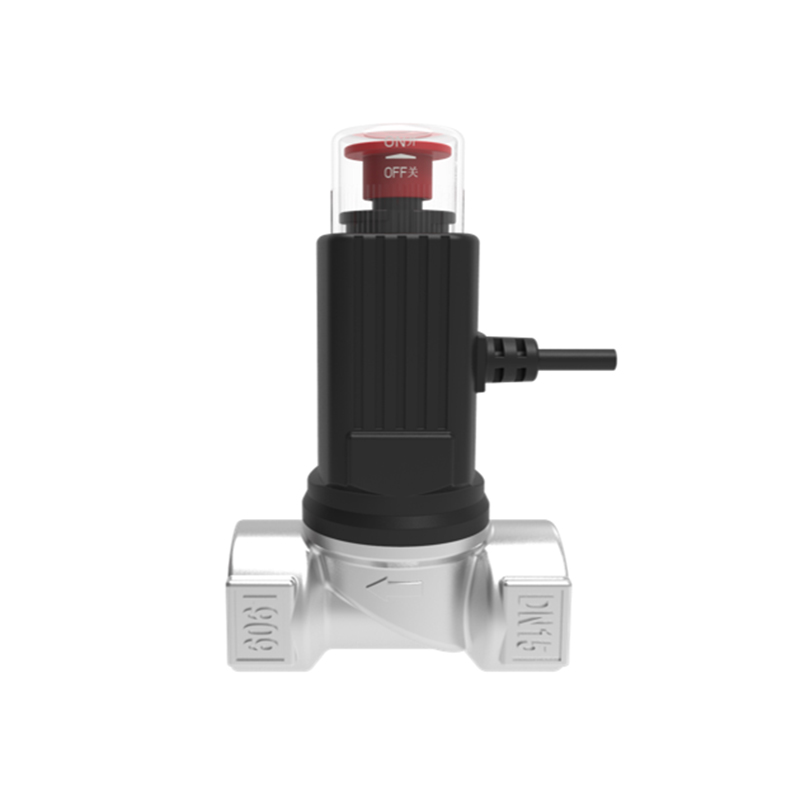

Электромагнитное отключение вальверного щита серии JYFJS-011
description1
description2
Особые указания

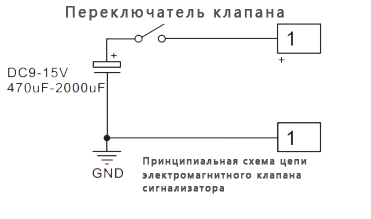

При утечке газа конденсатор сигнализатора непрерывно выпускает импульсное напряжение постоянного тока в течение 3 секунд, катушка получает питание, клапан закрывается, перекрывая источник газа и переходя в состояние самоблокировки.
Используя мгновенное электромагнитное усилие катушки, постоянное магнитное усилие и усилие пружины, реализуется импульсное управление, автоматическое поддержание закрытия клапана и ручная функция самосохранения открытия клапана.
|

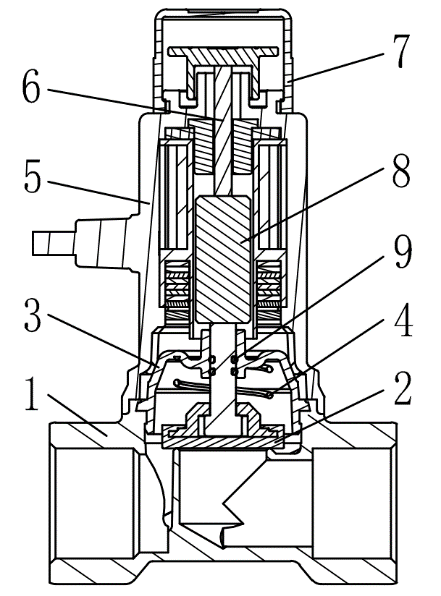

1. Корпус клапана |
2. Мембрана |
3. Крышка клапана |
|
4. Пружина |
5. исполнительный механизм |
6. Устройство возврата |
|
7. Пылезащитная крышка |
8. Подвижный сердечник |
9. Уплотнительное кольцо |
|

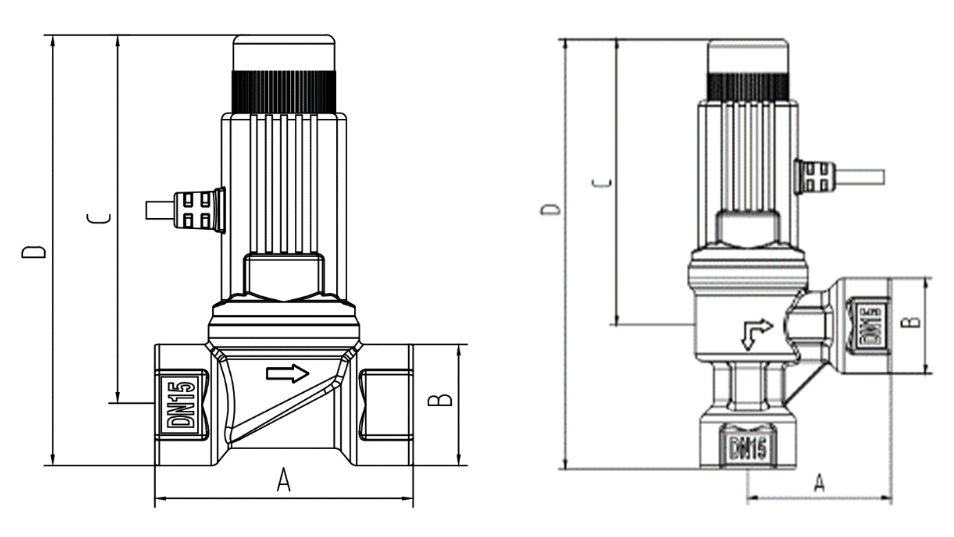

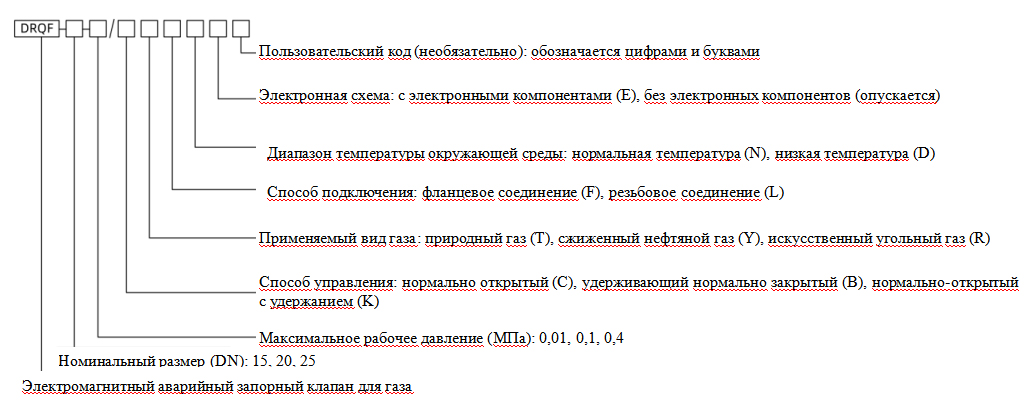

DN15 Номинальный размер：DN15 |
|||
|---|---|---|---|
|
Модель |
DRQF-15-0.1/KTLN(алюминиевый прямой клапан) |
DRQF-15-0.01/KTLN(алюминиевый угловой клапан) |
DRQF-15-0.1/KTLN(медный прямой клапан) |
|
A(mm) |
60 |
42 |
60 |
|
B(mm) |
28 |
28 |
27 |
|
C(mm) |
85,5 |
84,5 |
85,5 |
|
D(mm) |
99,5 |
126,5 |
99 |
|
Способ подключения |
Внутренняя резьба Rp 1/2” (по умолчанию), индивидуальный разъем в соответствии с фактическим изделием |
||
|
Номинальный расход (м3/ч) |
1,8 |
2,5 |
1,8 |
|
Вес (г) |
156 |
173 |
228 |
|
Основные параметры |
|||
|---|---|---|---|
| Взрывозащищенный тип | герметизация компаундом | ||
| Заливочный материал | нейлон | ||
| Маркировка взрывозащиты | Ex mb ⅡC T6 Gb | ||
| Номер взрывозащитного сертификата | CQEx24.1641X | ||
| Номинальное напряжение (частота) | DC 12 В импульсный (разряд конденсатора, 2 А), время непрерывного включения не более 3с, интервал не менее 15с | ||
| Допустимый ток короткого замыкания источника питания | 4A | ||
| Мощность | статическая 0W, рабочая 24 Вт | ||
| Степень защиты | IP66 | ||
| Рабочая среда | природный газ и другие некоррозионные газы | ||
| Максимальное рабочее давление | 0,01 МПа, 0,1 МПа (подробности см. на табличке) | ||
| Способ открытия | ручное открытие | ||
| Способ закрытия клапана | привод импульсом конденсатора/ручное управление | ||
| Температура окружающей среды | -20(-40)℃～+60℃ (см. конкретную модель) | ||
| Температура рабочей среды | -20(-40)℃～+60℃ (см. конкретную модель) | ||
| Диэлектрическая прочность электромагнитный клапан | 500 B | ||
| Диэлектрическая прочность заливочного компаунда | 4000 B | ||
| Время отключения | < 1 секунда | ||
| Материал корпуса | алюминиевый сплав, медный сплав, нержавеющая сталь 304 (на заказ) | ||
| Уплотнительный материал | нитриловый каучук | ||
| Срок службы | 10 лет (типичное значение) | ||
