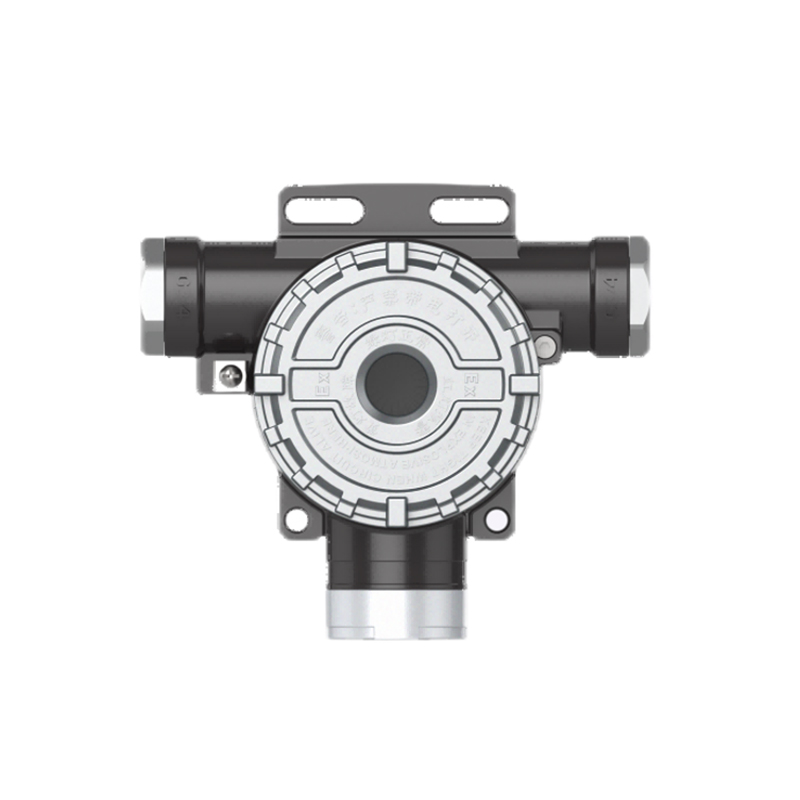

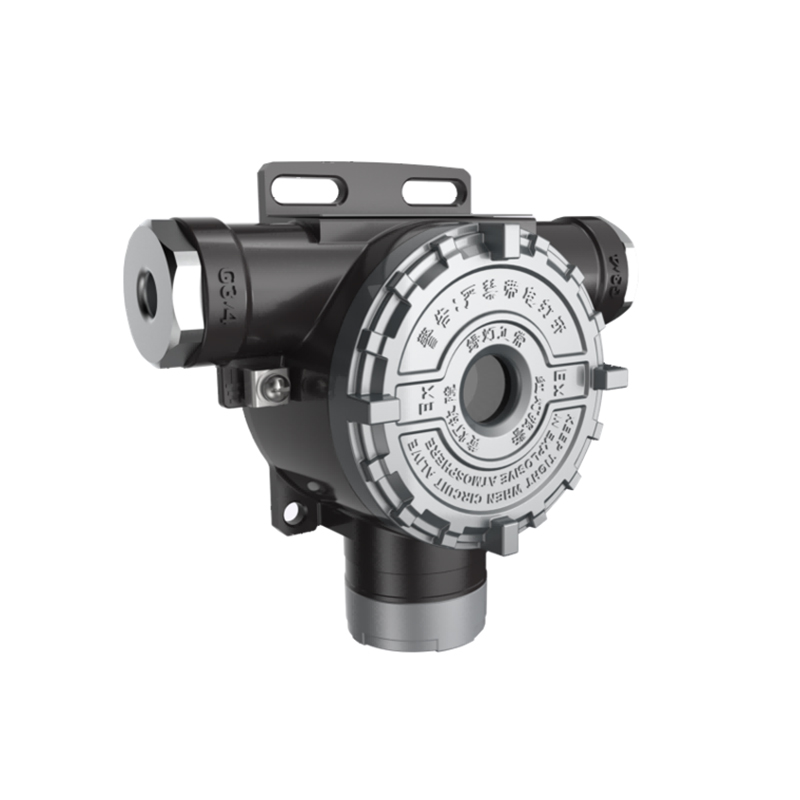

Щиты промышленных и коммерческих детекторов газа серии SD2100A
Щиты промышленных и коммерческих детекторов газа серии SD2100A
Щиты промышленных и коммерческих детекторов газа серии SD2100A

Щиты промышленных и коммерческих детекторов газа серии SD2100A

Серия точечный газоанализатор GTYQ-SD2100A (далее - анализатор) представляет собой интеллектуальные устройства с шиной и раздельной проводкой, которые вместе с соответствующим контроллером образуют систему обнаружения и сигнализации газа. Они осуществляют реальное время обнаружение целевого газа в рабочей среде, отображают текущую концентрацию газа на месте и подают звуковой и световой сигнал тревоги при превышении концентрации. Контроллер может использоваться для мониторинга нормального состояния, неисправности или тревоги анализатора, а также для выполнения нулевой калибровки, калибровки концентрации и установки параметров, таких как значения верхнего/нижнего предела тревоги, с помощью контроллера или пульта дистанционного управления.

    Отправить Запрос
    product details
    product description

    description1

    description2

    Описание продукции

    Подходит для систем с шиной и систем с разветвлением 4-20 мА, что упрощает проектирование и расширение системы;
    Управление с помощью инфракрасного пульта дистанционного управления, работа на месте без необходимости открывать крышку;
    Три независимых индикатора, указывающие на нормальную работу/неисправность/тревогу устройства;
    Встроенный выход управления связью, может управлять звуковыми и световыми сигналами на месте или вентиляторами/клапанами;
    Двойная структура вывода, удобная для монтажа на месте;
    Встроенная функция контроля температуры, обеспечивающая точное и эффективное обнаружение в различных температурных условиях.

    Oсновные технические показатели

    Обнаруживаемый газ метан/пропан/другие газы
    Принцип обнаружения каталитический метод/полупроводник
    Метод отбора проб диффузионный
    Диапазон измерений (3～100)%LEL или другие
    Установленное значение тревоги (по умолчанию для горючих газов) нижний предел 25% LEL верхний предел 50% LEL
    Погрешность тревоги ±3% F.S
    Время отклика ≤30 с (T90)
    Потребляемая мощность ≤3 Вт (DC 24 В)
    Степень защиты IP66
    Уровень взрывозащиты Exdb IIC T6 Gb
    Способ связи S-BUS шинная система & 4-20mA разветвленная система
    Внешний управляющий выход 1 переключающий сигнал, по умолчанию активный выход DC 24 В/30 мА
    Срок службы датчика 3 года (типичное значение для каталитического датчика)
    Условия хранения температура 0℃～+35℃, относительная влажность 25％RH～70％RH
    Условия эксплуатации температура -40℃～+70℃, относительная влажность ≤93%RH, атмосферное давление 86 кПа ～ 106 кПа
    Взрывозащищенный кабельный ввод внешний диаметр провода 9-10 мм
    Размер резьбового соединения G3/4
    Вес продукта около 733 г
    Размер продукта 150 мм × 135 мм × 66,5 мм

    Описание интерфейса

    Указания и описание состояния отображения

    Состояние

    Индикатор нормальной работы

    （зеленый）

    Индикатор тревоги

    （красный）

    Индикатор неисправности

    （желтый）

    Нормальное состояние

    Мигает (1 Гц)

    Выключено

    Выключено

    Состояние нижнего предела тревоги

    Выключено

    Мигает (1 Гц)

    Выключено

    Состояние верхнего предела тревоги

    Выключено

    Постоянно включено

    Выключено

    Состояние неисправности

    Выключено

    Выключено

    Постоянно включено

    Установка и подключение продукта

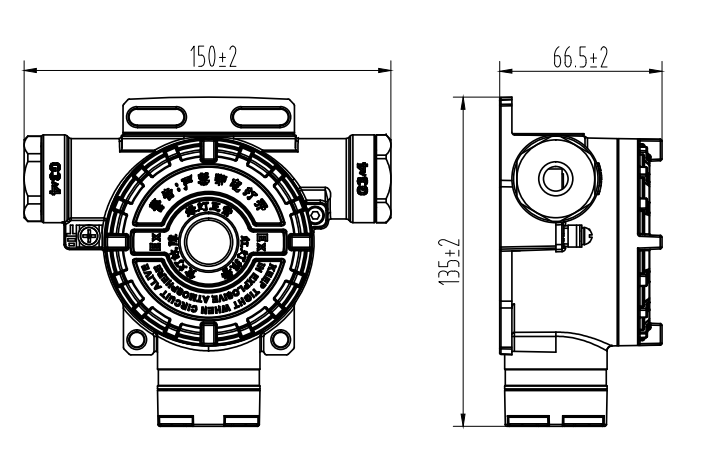

    Схема установки (размеры: мм)
    Схема установки (размеры: мм)

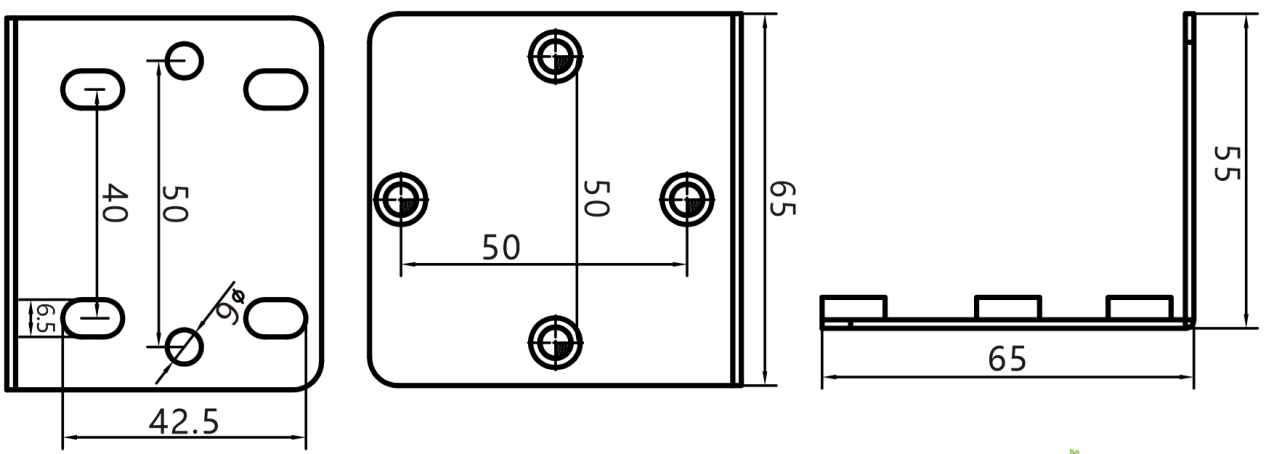

    Установочная плата (размер: мм)
    Установочная плата (размер: мм)

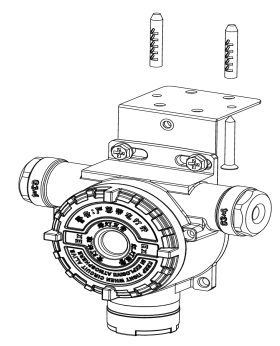

    Установка на потолок
    Установка на потолок

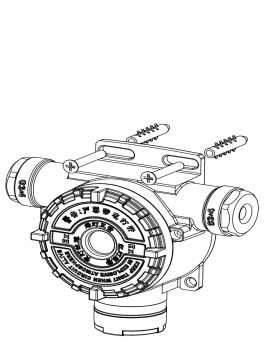

    Настенная установка
    Настенная установка

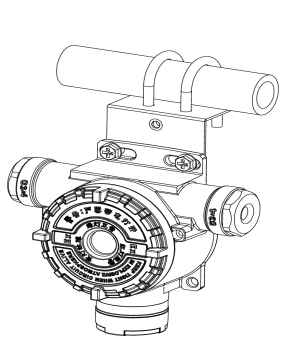

    Установка горизонтальной трубы
    Установка горизонтальной трубы

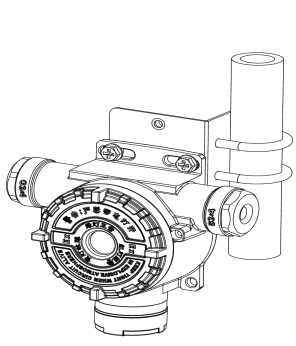

    Установка вертикальной трубы
    Установка вертикальной трубы

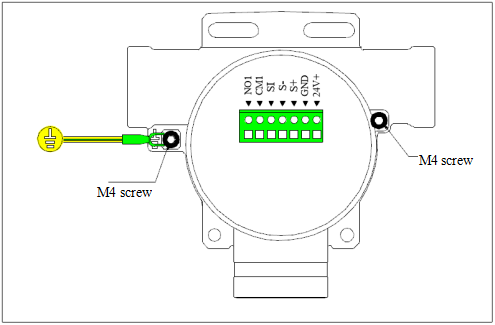

    Схема и описание клеммной колодки

    Таблица подключения анализатор
    Таблица подключения анализатор:

    Клемма анализатор

    Описание клемм

    Примечание

    24V+

    24V+

    Плюс 24V постоянного тока



    GND

    GND

    Отрицательное напряжение источника постоянного тока 24В



    S+

    S+

    Положительный сигнал шины S-BUS



    S-

    S-

    S-BUS шинная система сигнал минус



    SI

    SI

    4-20mA сигнал выход



    CM1

    CM1

    Непрерывный выход

    		 По умолчанию активный выход DC24B/30mA

    NO1

    NO1

    Гарантия качества

    Гарантия качества
    Продукция компании ООО «Сычуань Шилд Технолоджи» проходит строгую проверку перед отправкой с завода и соответствует соответствующим государственным или отраслевым стандартам.

    Сычуаньская компания ООО «Сычуань Шилд Технолоджи» обязуется: если у пользователей, купивших продукцию Шилд, в течение одного года с момента покупки возникнут проблемы с качеством, Шилд бесплатно произведет ремонт. Продукты, поврежденные или имеющие дефекты по следующим причинам, не подлежат бесплатному ремонту:
    Небрежность, аварии, стихийные бедствия, неправильная установка или использование;
    Самовольная разборка или модификация продукта без разрешения;
    Ущерб, причиненный человеком, форс-мажор.

    Распаковка и проверка

    01

    Стандартные аксессуары

    руководство по эксплуатации (1 шт.), отчет о заводской проверке (1 шт.), сертификат соответствия (1 шт.), монтажная плата (1 шт.), монтажные аксессуары (1 шт.).

    02

    Проверка при распаковке

    внешний вид изделия без царапин, этикетка целая и четкая, аксессуары в комплекте.
