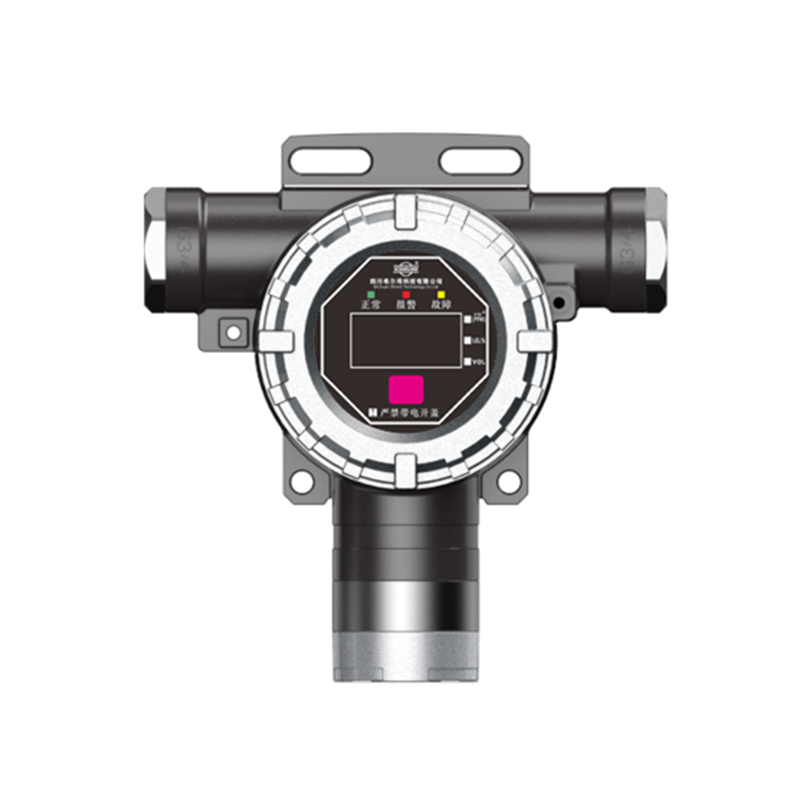

Щиты промышленных и коммерческих детекторов газа серии SD2100E

Точечный газоанализатор GTYQ-SD2100E/GTQ-SD2100E/GQ-SD2100E (далее именуемые анализатор) представляют собой интеллектуальные шинные и ответвительные системные продукты. Они образуют систему обнаружения газовой сигнализации с вспомогательными контроллерами. Они могут обнаруживать возможные риски в работе. Существующий целевой газ обнаруживается в режиме реального времени, и концентрация газа в реальном времени отображается на месте. Когда концентрация превышает предел, контроллер отправляет звуковой и визуальный сигнал тревоги. Нормальное состояние, состояние неисправности или тревоги анализатора можно контролировать с помощью контроллера, а такие параметры, как калибровка нулевой точки, калибровка концентрации, значения верхнего/нижнего предела сигнализации и другие параметры анализатора также можно установить с помощью контроллера или инфракрасный пульт дистанционного управления.

Отправить Запрос

product details

product description

description1

description2

Особенности продукта

Адаптируется к шинной системе и системе разветвления 4–20 мА для облегчения проектирования и расширения системы;

Модуль датчика является заменяемым, что снижает затраты на использование и обслуживание;

Инфракрасный пульт дистанционного управления, нет необходимости открывать крышку для работы на месте;

Цифровой дисплей трубки, отображение концентрации газа и состояния оборудования в реальном времени;

Поставляется с выходом управления связью, который может управлять звуком и освещением на месте или вентиляторами/клапанами;

Конструкция с двойным выпуском облегчает строительство на месте;

Встроенная функция определения температуры гарантирует, что продукт может точно и эффективно определять температуру в различных температурных условиях.

Главные технические показатели

Газ обнаружения	метан/пропан/другие газы
Принцип обнаружения	каталитический тип сгорания/инфракрасный тип/электрохимический тип/полупроводник/ФИД
Метод отбора проб	диффузия
Диапазон измерения	(3~100)% НПВ или другие.
Значение настройки сигнализации (по умолчанию для горючего газа)	нижний предел 25% НКПР, верхний предел 50% НКПР
Ошибка сигнализации	±3% полной шкалы.
Время реакции	горючий газ ≤30 с (T90)/ядовитый газ ≤60 с (T90)
Потребляемая мощность	≤3 Вт (DC24VB)
Класс защиты	IP66
Класс взрывобезопасности	Ex d ⅡC T6 Gb
Способ связи	шина S-BUS и система разделенной линии 4–20 мА.
Выход внешнего управления	1 пассивный сигнал переключателя, мощность контакта 1 А/220 В переменного тока или 1 А/24 В постоянного тока
Срок службы датчика	три года (типичное каталитическое значение)
Температура хранения	-25℃~+55℃
Условия использования	температура -40℃~+70℃, относительная влажность ≤93% относительной влажности,
Атмосферное давление	86 кПа ～ 106 кПа
Взрывозащищенный интерфейс кабельного ввода	внешний диаметр провода 9-10 мм.
Размер резьбового интерфейса	G3/4
Вес продукта	около 880 г

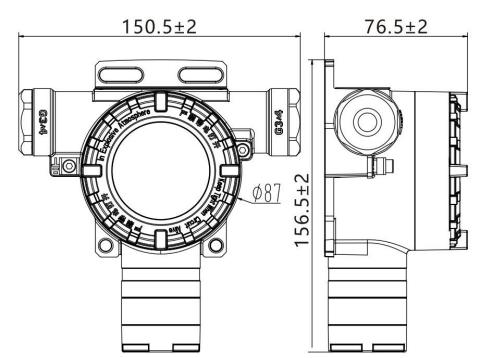

Размер продукта	156,5 мм × 150,5 мм × 76,5 мм.

Описание интерфейса

Описание компонентов дисплея

Отображение состояния	Описание статуса
—	Самотестирование оборудования
-E0-	Отказ оборудования
-E1-	Отказ датчика
-E2-	Неисправность датчика

Описание светового индикатора

Состояние	Индикатор нормальной работы （зеленый)	Световой индикатор сигнализации （красный)	Индикатор неисправности （желтый)
Hормальное состояние	Мигает (1 Гц)	выходить	выходить
Состояние сигнализации нижнего предела	выходить	Мигает (1 Гц)	выходить
Состояние сигнализации верхнего предела	выходить	Всегда яркий	выходить
Cтатус неисправности	выходить	выходить	Всегда яркий

Установка и подключение продукта

Схема установки

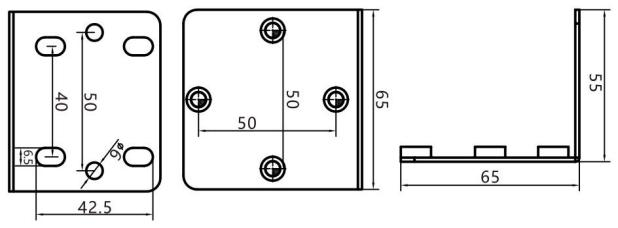

Монтажная плита

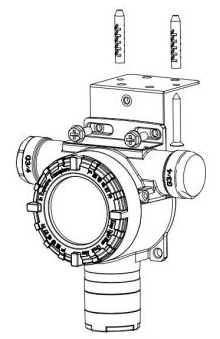

Монтаж потолка

Настенный монтаж

Горизонтальная установка труб

Установка стояка

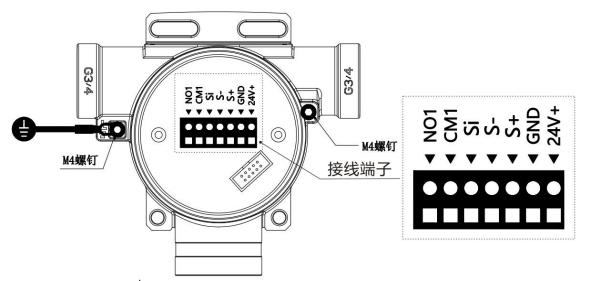

Схема подключения и описание

Таблица подключения анализатор:

Терминалы анализатора	Описание терминала	Примечания
24V+ 24V～	Выпрямитель питания 24В
GND Земля	Выпрямитель питания 24В
S+ С+	Положительный сигнал шины S-BUS
S- С-	Сигнал шины S-BUS отрицательный
SI Si	Выход тока 4-20 мА
CM1	Первый релейный выход	Конфигурация по умолчанию: реле пассивное, нормально разомкнутый сигнал, выход тревоги, мощность контакта 1A/AC220B или 1A/DC24B
NO1	Первый релейный выход

Гарантия качества

Продукция ООО «Сычуань Шилд Технолоджи» перед отправкой с завода проходит строгий контроль и соответствует соответствующим национальным стандартам или отраслевым стандартам.

ООО «Сычуань Шилд Технолоджи» обещает: Для всех пользователей, приобретающих продукцию Шилд, если возникнут проблемы с качеством в течение одного года с даты покупки, Шилд отремонтирует их бесплатно. Продукты, поврежденные или дефектные по следующим причинам, не подлежат бесплатному ремонту:

• Халатность, несчастный случай, катастрофа, неправильная установка или использование;

• Продукт был разобран и модифицирован без разрешения;

Распаковка и проверка

01 Полный комплект принадлежностей машины

руководство по эксплуатации (1 шт.), отчет о заводских проверках (1 шт.), сертификат продукта (1 шт.), монтажная подвесная пластина (1 шт.), установочные аксессуары (1 шт.).

02 Проверка при распаковке

на внешнем виде изделия нет царапин, этикетки целые и четкие, аксессуары в комплекте.

Инструкции по безопасности при использовании

Чтобы убедиться, что вы полностью понимаете характеристики, функции и требования к эксплуатации продукта, чтобы избежать ненужных повреждений или несчастных случаев. Перед использованием продукта обязательно полностью прочтите и поймите содержание данного руководства, особенно предупреждения и меры предосторожности. и правильно храните данное руководство.

Ограничения и предупреждения использования

Опасно

• Перед подключением или удалением проводов сначала отключите источник питания и не работайте, пока питание включено;

• Не размещайте устройство во взрывоопасной, влажной, пыльной, очень горячей или очень холодной среде, в среде с агрессивными газами, сильным электромагнитным излучением или в условиях нестабильного освещения;

• Запрещается вскрытие крышки под напряжением.

Предупреждение

• Строго запрещены такие операции, как демонтаж и демонтаж оборудования;

• Перед обслуживанием оборудования убедитесь, что источник питания отключен и оборудование находится в стабильном состоянии;

• Несанкционированные операции по техническому обслуживанию запрещены. По вопросам технического обслуживания обращайтесь в службу послепродажной поддержки.

Предупреждение

• Работники должны принимать меры безопасности для обеспечения личной безопасности;

• Если у вас есть какие-либо вопросы или неясные моменты, внимательно прочитайте инструкцию или обратитесь в службу послепродажной поддержки.
