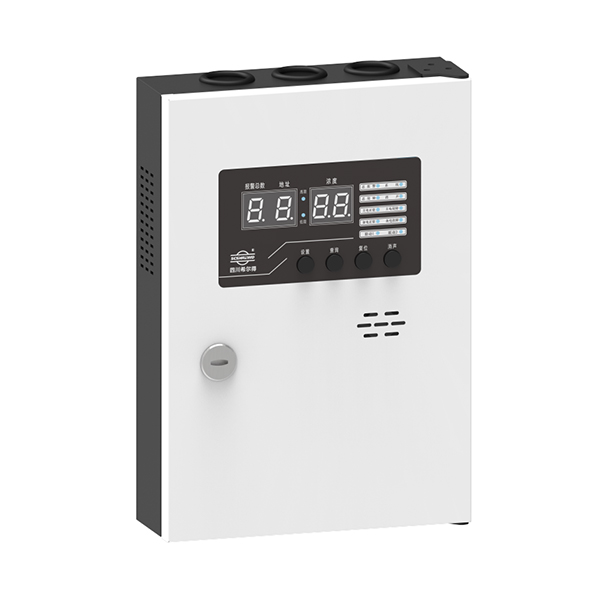

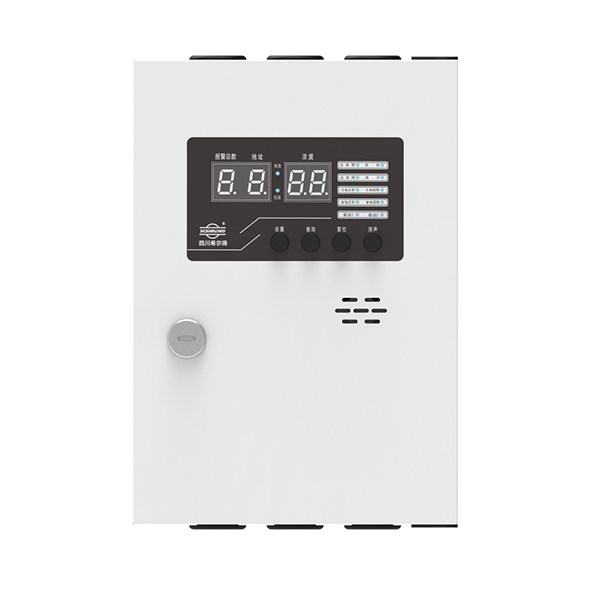

Инструкция по эксплуатации газовый сигнализационный контроллер
description1
description2
Эта серия контроллеров имеет следующие основные особенности
Область применения
Условия эксплуатации
Трехпроводная шинная связь снижает затраты на строительство и отвечает требованиям трансформации ветвей;
Условия хранения
Двухпроводная шинная связь, низкая стоимость строительства;
Условия эксплуатации
Реализуйте мониторинг сети с помощью главного компьютера;
Условия хранения
Запись и одновременное хранение данных большой емкости;
| Основные параметры | |
|---|---|
| Рабочее напряжение | 220 В переменного тока (50 Гц ± 1%) |
| Емкость системы | 1–4 точки (SD8001A)/1–8 точек (SD8001B) |
| Режим отображения | цифровая трубка |
| Нагрузочная способность | максимальный выходной ток 24 В постоянного тока ≤ 0,5 А (4 точки)/1 А (8 точек) |
| Способ сигнализации | звуковая и световая сигнализация . |
| Потребляемая мощность машины | ≤10 Вт (исключая вспомогательное оборудование) |
| Резервный источник питания | 3,7 В/3000 мАч×2 (SD8001A)/3,7 В/3000 мАч×4 (SD8001B) |
| Передача сигнала | шина S-BUS |
| Дальность передачи | ≤1500м |
| Способ установки | настенный . |
| абаритные размеры | 210мм×300мм×70мм . |
| Вес продукта | около 2,3 кг |
| Главный компьютер | односторонний интерфейс связи с главным компьютером (TTL/5 В, |
| Адаптируемые извещатели | полный ассортимент извещателей Hilde (кроме автономных извещателей) |
| Условия эксплуатации | температура -10℃~+55℃, относительная влажность ≤93% относительной влажности, атмосферное давление 86кПа–106 кПа. |
Структура продукта
Структура продукта

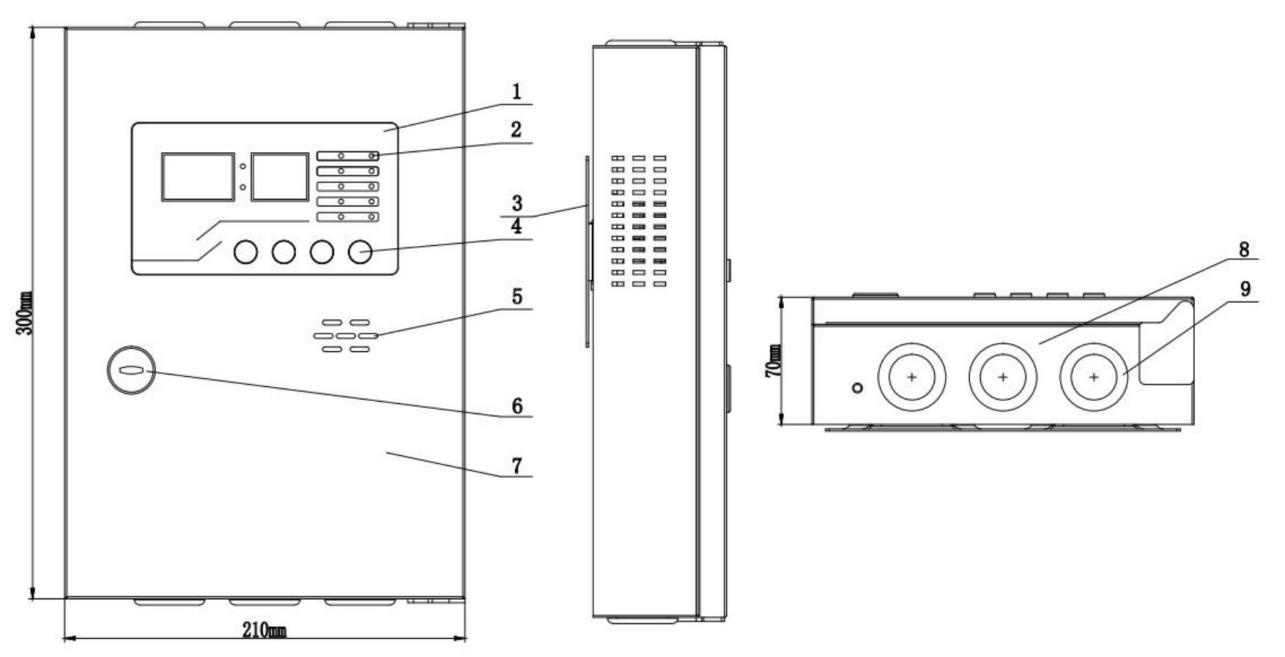

Структурная схема продукта
|
№ п/п |
название области |
№ п/п |
название области |
|
1 |
Дисплей |
2 |
Индикатор состояния |
|
3 |
Установить сайдинг |
4 |
Кнопки управления пользователем |
|
5 |
Отверстие для динамика |
6 |
Замок шасси |
|
7 |
Верхняя крышка корпуса |
8 |
кабинет |
|
9 |
Резьбовое отверстие |
|
Устройство имеет пять кнопок: освещение, влево, вправо, меню и питание. Обозначение и функции каждой кнопки определены следующим образом:
У устройства есть 3 индикатора: нормальный, неисправности и тревоги. Функции каждого индикатора определены следующим образом:
Описание функций кнопок
Настройка: войдите в меню настроек, сохраните текущее значение настройки и войдите в состояние настройки .
Запрос: войдите в меню запроса, уменьшите серийный номер информации запроса на 1 и переместите бит настройки вправо на 1 позицию.
Сброс: выполнить операцию сброса, вернуться на предыдущий уровень, отказаться от текущего значения настройки и выйти из состояния настройки .
Отключение звука: выполните операцию отключения звука, добавьте 1 к порядковому номеру информации запроса и добавьте 1 к значению бита настройки .
Описание состояния светового индикатора
|
Название индикатора |
цвет |
Функция |
|
|
Статус системы |
Общая тревога |
Красный |
При возникновении тревоги в контроллере индикатор всегда горит. |
|
Система |
Зеленый |
Во время нормальной работы индикатор мигает (1 Гц, горит 0,5 с). |
|
|
Полная ошибка |
Желтый |
При неисправности контроллера этот индикатор всегда горит. |
|
|
тишина |
Зеленый |
В случае неисправности системы или состояния тревоги, когда контроллер выполняет функцию «отключения звука», индикатор всегда горит. |
|
|
Основное питание в норме |
Зеленый |
Когда основной источник питания контроллера в норме, этот индикатор всегда горит. |
|
|
Сбой основного питания |
Желтый |
。 Когда источник питания переменного тока 220 В отключен или напряжение основного источника питания слишком низкое, этот индикатор всегда горит. |
|
|
Резервное питание в норме |
Зеленый |
Когда резервное питание контроллера работает нормально, этот индикатор всегда горит. |
|
|
Сбой резервного питания |
Желтый |
Когда резервный источник питания контроллера разомкнут, закорочен или напряжение слишком низкое, индикатор всегда горит. |
|
|
Связь 1 |
Зеленый |
Когда реле № 1 активировано, индикатор горит всегда . |
|
|
Связь 2 |
Зеленый |
Когда 2-е реле активировано, индикатор горит всегда . |
|
Установка и отладк
Метод установки
Выберите подходящую высоту (примерно 1,3–1,5 м над полом) и убедитесь, что стена достаточно прочная и ровная .

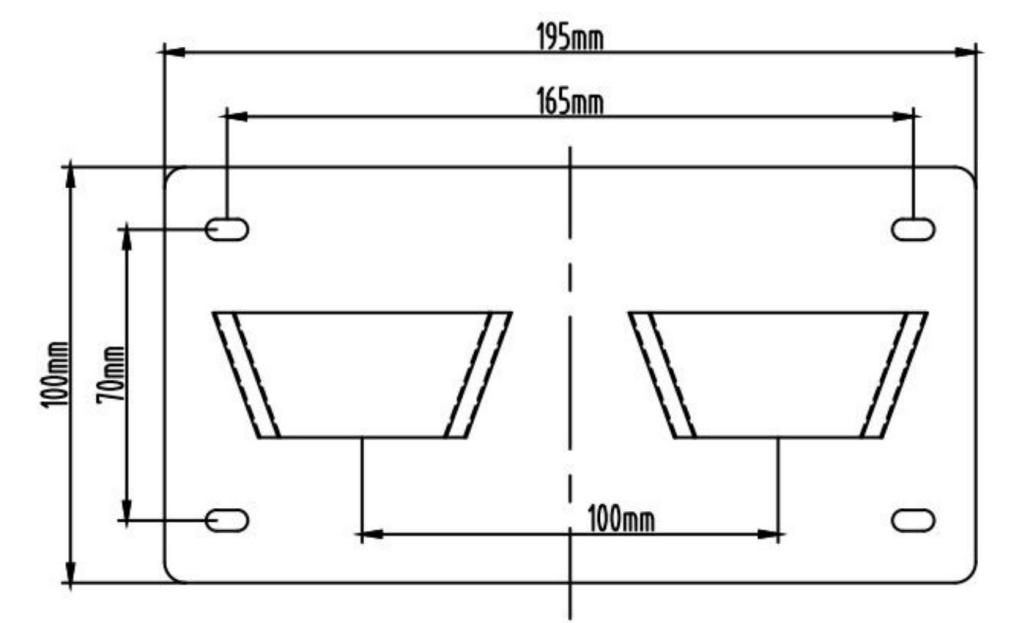

С помощью сверла φ6 просверлите 4 монтажных отверстия на стене (глубина отверстия
не менее 40 мм) в соответствии с требованиями к размеру между монтажнымиотв ерстиями подвесной пластины .
Вставьте пластиковые дюбели, входящие в комплект принадлежностей, в каждое монтажное отверстие .
Закрепите монтажную пластину на стене и закрепите ее на дюбелях 4-мя саморезами (ST4,2×25).
Повесьте нижнюю подвеску контроллера непосредственно на монтажную опорную пластину, чтобы завершить установку контроллера .
Распаковка и осмотр
01
Аксессуары для установки
руководство по эксплуатации (1 шт.), сертификат изделия (1 шт.), монтажная подвесная пластина, отчет о заводских проверках, предохранитель основного питания, предохранитель резервного питания, дюбельные винты, ключ .
02
Проверка при распаковке
На внешнем виде изделия нет царапин, этикетки целые и четкие, аксессуары в комплекте .
