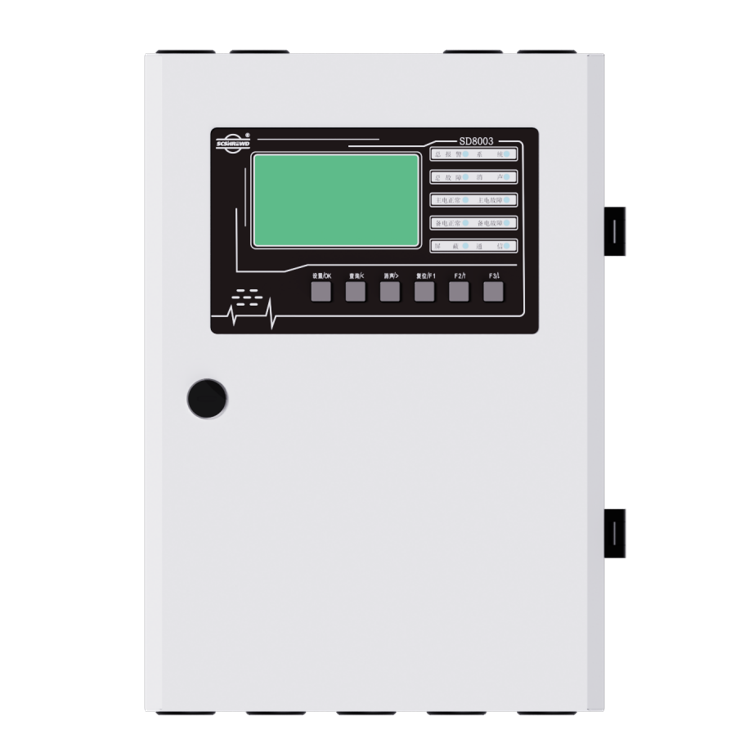

Контроллер газовой сигнализации SD8003 серии
description1
description2
основными характеристиками
Область применения
Условия эксплуатации
Трехпроводная шина связи, снижающая затраты на строительство, удовлетворяющая требованиям модернизации;
Условия хранения
Двухпроводная шина связи, низкие затраты на строительство;
Условия эксплуатации
Может адаптироваться к анализаторам с разветвлением 4-20 мА (SD8003F);
Условия хранения
Реализация сетевого мониторинга с хост-компьютером;
Условия хранения
Запись данных большого объема, одновременное сохранение;
| Технические параметры | |
|---|---|
| Рабочее напряжение | AC220B (50Hz±1%) |
| Вместимость системы | 1-64 точек (SD8003, S-BUS шина) |
| 1-8 точек (SD8003F, 4-20 м распределение) | |
| Способ отображения | китайский ЖК-дисплей |
| Нагрузка | максимальный выходной ток DC24B ≤2A |
| Способ оповещения | звуковая и световая сигнализация |
| Потребляемая мощность всего устройства | ≤10Вт (без сопутствующего оборудования) |
| Резервный источник питания | 12V/1.3Ah×2 |
| Передача сигнала | шина S-BUS (SD8003) / сигнал с разветвлением 4-20mA (SD8003F) |
| Дальность передачи | ≤1500м |
| Способ установки | настенный |
| Габаритные размеры | 400мм×280мм×100мм |
| Вес изделия | около 6 кг |
| Верхний компьютер | 1 интерфейс связи с верхним компьютером (RS485, стандартный протокол MODBUS) |
| Совместимые анализаторы | вся серия анализаторов Hield (за исключением автономных анализаторов) и совместимые анализаторы других производителей |
| Условия эксплуатации | температура -10℃～+55℃, относительная влажность ≤93％RH, атмосферное давление 86кПа～106 кПа |
Структура продукта

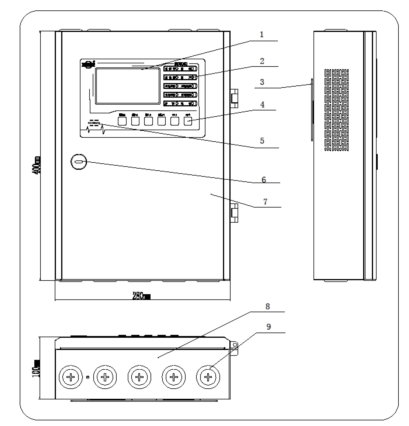

Схема структуры продукта
|
Порядковый номер |
Название региона |
Порядковый номер |
Название региона |
|
1 |
Экран |
2 |
Индикатор состояния |
|
3 |
Установить монтажную пластину |
4 |
Кнопка управления пользователем |
|
5 |
Динамик |
6 |
Замок корпуса |
|
7 |
Верхняя крышка корпуса |
8 |
Корпус |
|
9 |
Отверстие для провода |
|
Описание функций кнопок
Настройки/OK: Вход в меню настроек, сохранение текущего значения настроек, вход в состояние настройки.
Запрос/ <: Вход в меню запроса, переключение меню, переключение настроек.
Отключение звука/ >: Выполнение операции отключения звука, переключение меню, переключение настроек.
Сброс/F1: Выполнение операции сброса, ручной запуск реле 1.
F2 / ↑: Ручной запуск реле 2, увеличение значения на 1.
F3 / ↓: ручной запуск выхода реле 3, уменьшение значения на 1.
Объяснение индикаторов состояния системы
|
Название индикатора |
Цвет |
Функция |
|
|
Состояние системы |
Общая тревога |
Красный |
Когда на контроллере есть сигнал тревоги, этот индикатор горит постоянно. |
|
Система |
Зеленый |
При нормальной работе этот индикатор мигает (1 Гц, горит 0,5 с); при ненормальной работе системы этот индикатор горит постоянно. |
|
|
Общая неисправность |
Желтый |
Когда в контроллере возникает неисправность, этот индикатор горит постоянно. |
|
|
Заглушить звук |
Зеленый |
В случае сбоя системы или состояния тревоги, когда контроллер выполняет функцию "отключения звука", этот индикатор горит постоянно. |
|
|
Основное питание в норме |
Зеленый |
Когда основное питание контроллера в норме, этот индикатор горит постоянно. |
|
|
Основная неисправность питания |
Желтый |
Когда питание AC220 B отключено или напряжение питания хоста слишком низкое, этот индикатор горит постоянно. |
|
|
Резервное питание в норме |
Зеленый |
Когда резервное питание контроллера в норме, этот индикатор горит постоянно. |
|
|
Сбой резервного питания |
Желтый |
Kогда резервное питание контроллера отключено, или происходит короткое замыкание, или напряжение слишком низкое, этот индикатор горит постоянно. |
|
|
Экран |
Желтый |
Когда контроллер обнаруживает заблокированное устройство, этот индикатор горит постоянно. |
|
|
Связь |
Зеленый |
Когда система общается с верхним компьютером или пользователь нажимает кнопки, этот индикатор мигает. |
|
Установка и отладк

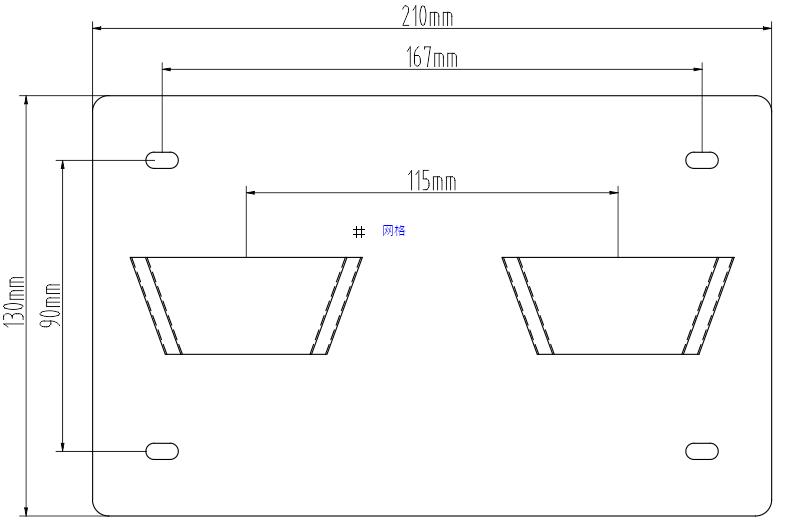

Метод установки
Выберите разумную высоту установки, стена должна быть прочной и ровной.
На стене по размерам монтажных отверстий для установки монтажной пластины, с помощью сверла φ6, просверлите 4 монтажных отверстия (глубина отверстий не менее 40 мм).
В каждое монтажное отверстие вставьте пластиковый дюбель из комплекта.
Закрепите монтажную пластину на стене, используя 4 самореза (ST4.2×25), закрепите её на дюбелях.
Повесьте нижний кронштейн контроллера непосредственно на монтажную пластину, завершив установку контроллера.
Распаковка и осмотр
01
Установочные аксессуары
руководство по эксплуатации (1 шт.), сертификат соответствия (1 шт.), монтажная пластина, отчет о заводской проверке, основной предохранитель, резервный предохранитель, анкерные болты, ключ
02
Проверка при распаковке
внешний вид изделия без царапин, этикетка целая и четкая, все аксессуары в наличии.
