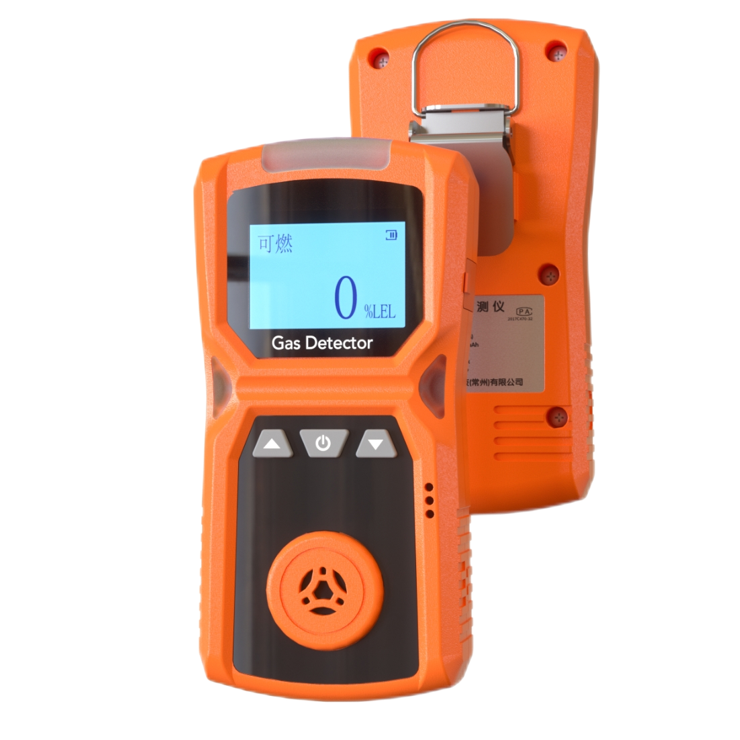

Портативный газоискатель щита ADKS-1 серии
description1
description2

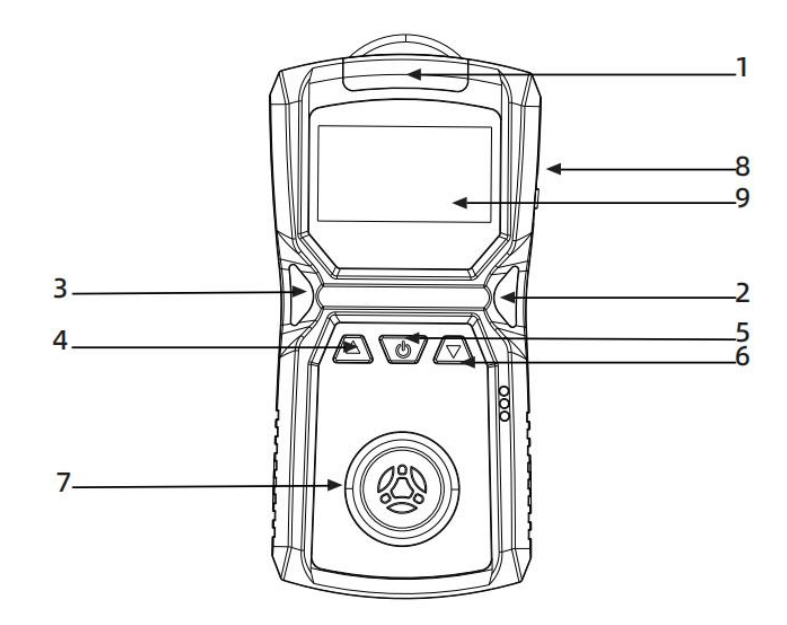

Структурные особенности и принцип работы.
|
1,2,3 |
Световой индикатор сигнализации |
7 |
газочувствительное отверстие |
|
4 |
Кнопка влево |
8 |
Порт зарядки |
|
5 |
средняя кнопка |
9 |
ЖК-экран |
|
6 |
Правая кнопка |
|
Структура анализатора: в основном состоит из корпуса, монтажной платы, аккумулятора, экрана дисплея, датчика, зарядного устройства и других компонентов.
Принцип работы: электрохимическая формула и формула каталитический метод.
Sichuan Shield Technology Co., Ltd. является высокотехнологичным предприятием, объединяющим исследования и разработки, производство, продажи и обслуживание оборудования для обнаружения и сигнализации газа, промышленных инструментов, клапанов, взрывозащищенных электроприборов, интеллектуальных IoT-продуктов и датчиков. Компания стремится предоставлять клиентам продукты, услуги и системные решения, отвечающие их потребностям в области безопасности. В компании работает профессиональная техническая команда R&D, подано и получено более 40 патентов. Опираясь на собственный научно-исследовательский потенциал, компания разработала специализированные продукты, такие как детекторы газа для нефти и газа, IoT-детекторы для подземных скважин, коммуникационные шины S-BUS и модульные датчики.
|
Обнаруживаемые газы |
Диапазон измерения |
Низкая сигнализация |
Высокая сигнализация |
Разрешение |
|---|---|---|---|---|
|
кислород |
0~30%VOL 0~30%ОБ. |
19.5 |
23.5 |
0.1%VOL 0,1% ОБ. |
|
легковоспламеняющийся |
0~100%LEL 0~100% НПВ |
20 |
50 |
1%LEL 1% НПВ |
|
окись углерода |
0~1000PPM |
50 |
150 |
1PPM |
|
сероводород |
0~100PPM |
20 |
50 |
1/0.1PPM |
|
Аммиак |
0~100PPM |
20 |
50 |
1/0.1PPM |
|
водород |
0~1000PPM |
200 |
500 |
1/0.1PPM |
|
хлор |
0~20PPM |
5 |
10 |
1/0.1PPM |
|
хлористый водород |
0~20PPM |
5 |
10 |
1/0.1PPM |
|
диоксид серы |
0~20PPM |
5 |
10 |
1/0.1PPM |
|
оксид азота |
0~250PPM |
50 |
125 |
1/0.1PPM |
|
диоксид азота |
0~20PPM |
5 |
10 |
1/0.1PPM |
|
По вопросам использования других комбинированных газов обращайтесь в компанию. |
||||
|
Погрешность измерения: |
EX≤5% полной шкалы CO: ±5 мкмоль/моль или 10% |
|
|---|---|---|
|
H2S: ±2 мкмоль/моль или 10% |
O2: ±0,7% об. |
|
|
Время отклика: |
T90≤30s(EX)、T90≤60s(CO)、T90≤60s(H2S)、 T90≤20s(O2) |
|
|
Метод инструкции: |
ЖК-дисплей отображает данные в реальном времени и состояние системы. Светодиодный индикатор, звук, вибрация, сигнализация, неисправность и пониженное напряжение. |
|
|
Рабочая среда: |
Температура -20℃~50℃. Относительная влажность <95% (без конденсации). |
|
|
Рабочее напряжение |
DC3.7V (литиевая батарея емкостью 2000 мАч) |
|
| маркировка взрывозащиты | Ex ib ⅡB T3 Gb |
|---|---|
| Время зарядки | 6–8 часов |
| Время автономной работы | более 8 часов |
| Срок службы датчика | 2 года |
| Размер | 110*50*25 (мм) |
| Вес | 150 г |
Mеры предосторожности при использованииоты.
Следует защитить анализаторот падения с высоты или от сильной вибрации.
При наличии газа высокой концентрации вероятно невозможна нормальная эксплуатация данного анализатора.
Выполните операции в соответствии с настоящей инструкцией. В противном случае это может привести к неточности результата измерения или повреждению данного анализатора.
Данная продукция не должна храниться или использоваться в среде с сильными коррозионными газами, а также в других суровых средах (включая слишком высокую, низкую температуру, высокую влажность, электромагнитное поле и сильный дневной свет).
Если на поверхности этого анализатора имеется грязь, пожалуйста, аккуратно протрите ее чистой мягкой тканью, а не используйте коррозионные растворители и твердые предметы, чтобы протирать поверхность этого анализатора, иначе это может привести к царапинам или повреждениям на поверхности этого анализатора.
Чтобы обеспечить точность обнаружения, машину следует регулярно калибровать, а цикл калибровки не должен превышать один год.
В случае необходимости применения анализатора для целей, не предусмотренных в настоящей инструкции, или в случае выхода анализатора из строя, обратитесь к нашей компании с консультацией для решения таких проблем.
Аккумуляторную батарею нельзя разбирать, заменять или заряжать во взрывоопасной газовой среде. Периферийные вставные устройства, не имеющие сертификата взрывозащиты, не могут использоваться во взрывоопасных газовых средах, а также не подлежат замене датчиков.
|
Признак неисправности |
Возможные причины возникновения неисправности |
Методы устранения неисправностей |
|---|---|---|
|
Невозможно включить прибор |
Низкое давление воздуха |
Пожалуйста, заряжайте вовремя |
|
Зависание устройства |
Свяжитесь с продавцом или производителем |
|
|
Неисправность цепи |
Свяжитесь с продавцом или производителем |
|
|
Отсутствие реакции на детектируемый газ |
Неисправность цепи |
Свяжитесь с продавцом или производителем |
|
Неточность отображения |
Срок действия датчика истек |
Пожалуйста, свяжитесь с продавцом или производителем для замены датчика. |
|
Давно не калибровался |
Пожалуйста, откалибруйте вовремя |
|
|
Ошибка в нулевой точке. |
Пожалуйста, введите пользовательскую калибровку, чтобы устранить отклонение между отображаемым значением и фактическим значением. |
|
|
Ошибка отображения времени |
Аккумулятор разряжен |
Заряжайте вовремя и сбрасывайте время |
|
Сильные электромагнитные помехи |
время сброса |
|
|
Датчик слишком сильно дрейфует |
Своевременно калибруйте или заменяйте датчики |
|
|
Отказ датчика |
Пожалуйста, свяжитесь с продавцом или производителем для замены датчика. |
Хранение Аксессуары и прочее
01
Хранение
Aнализатор следует хранить в вентилируемом помещении с температурой окружающей среды от -10°C до 55°C и относительной влажностью не более 85% относительной влажности, а воздух не должен содержать вредных газов или примесей, вызывающих коррозию анализатора.
02
Аксессуары и прочее
В комплект поставки анализатора входит упаковочная коробка, портативный анализатор одного газа, зарядное устройство, руководство, а также сертификат и гарантийный талон.
Приложение
Приложение (индивидуальные приборы могут выбирать комбинацию газов для обнаружения, указанную в таблице ниже)
|
Обнаруживаемые газы |
Общий диапазон |
Дополнительный диапазон |
Разрешение |
Низкая сигнализация |
Высокая сигнализация |
|
кислород |
0~30%VOL 0~30%ОБ. |
0~30%VOL 0~30%ОБ. |
0.1%VOL 0,1% ОБ. |
19.5 |
23.5 |
|
Метан |
0~4%VOL 0~4%ОБ. |
0~4%VOL 0~4%ОБ. |
0.01%VOL 0,01% ОБ. |
1.00 |
2.50 |
|
окись углерода |
0~1000PPM |
0~2000/5000PPM |
1PPM |
50 |
200 |
|
сероводород |
0~100PPM |
0~50/200/1000PPM |
1/0.1PPM |
10 |
20 |
|
Горючий газ |
0~100%LEL 0~100% НПВ |
0~100%LEL 0~100% НПВ |
1%LEL 1% НПВ |
20 |
50 |
|
Аммиак |
0~100PPM |
0~50/500/1000PPM |
1/0.1PPM |
20 |
50 |
|
водород |
0~1000PPM |
0~40000PPM |
1/0.1PPM |
200 |
500 |
