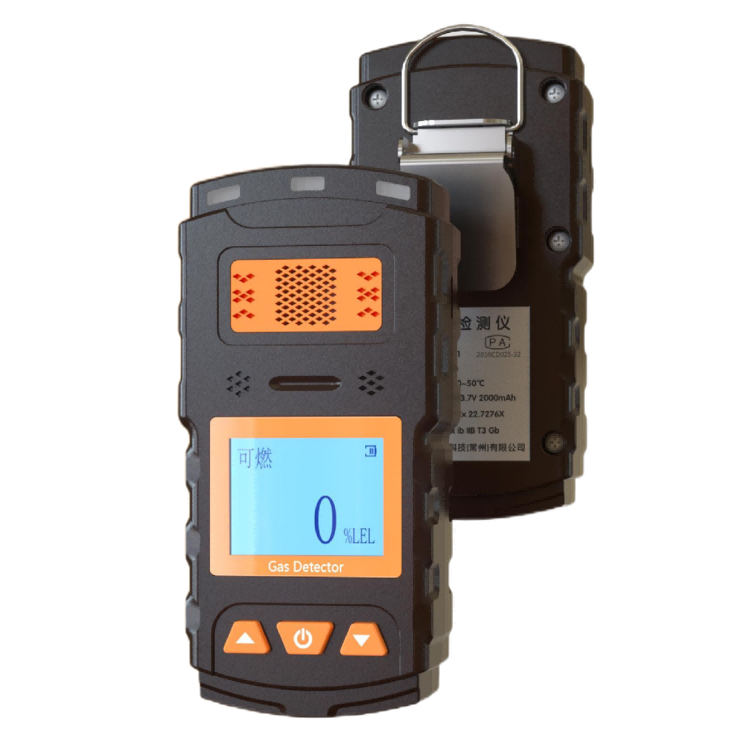

Портативный газоискатель щита SD3001 серии
description1
description2
Структурные особенности и принцип работы

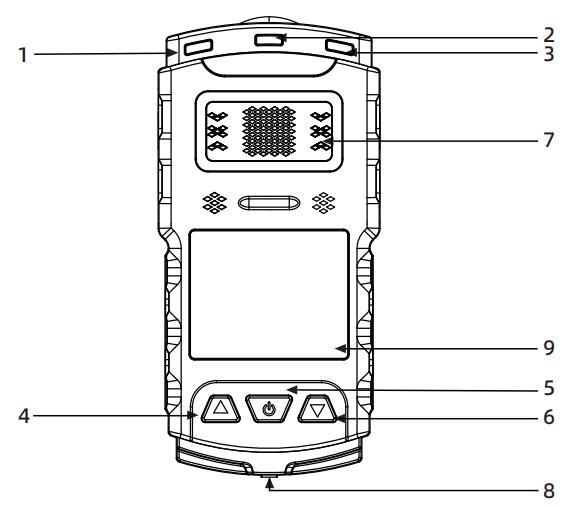

Таблица соответствия структуры и функций
|
1，2，3 |
Окно индикатора тревоги |
7 |
Газовый сенсорный порт |
|
4 |
Левая кнопка |
8 |
Порт зарядки |
|
5 |
Средняя кнопка |
9 |
Жидкокристаллический экран |
|
6 |
Правая кнопка |
|
Структура анализатора
В основном состоит из корпуса, печатной платы, батареи, дисплея, датчика, зарядного устройства и других компонентов.
Принцип работы
Электрохимический и каталитический метод..
| Обычный диапазон обнаружения газа: | ||||
|---|---|---|---|---|
| Обычный диапазон обнаружения газа | EX или CO или H2S или CO2 (другие обнаруживаемые газы см. в приложении) | |||
| Погрешность отображения (в зависимости от установленного датчика) | EX≤5%FS, CO | |||
| Время отклика | T90≤30s(EX), T90≤60s(CO), T90≤60s(H2S), T90≤20s(O2) | |||
| Способ индикации | ЖК-дисплей показывает текущие данные и состояние системы | |||
| Светодиод, звук, вибрация, индикация тревоги, неисправность и низкое напряжение | ||||
| Рабочая среда | температура -20℃~50℃; влажность <95% RH (без конденсации) | |||
| Рабочее напряжение | DC3.7V (емкость литиевой батареи 2000mAh) | |||
| Знак взрывозащиты | Ex ib IIB T3 Gb | |||
| Время зарядки | 6ч~8ч | |||
| Время ожидания | более 8 часов | |||
| Срок службы датчика | 2 года | |||
| Размеры | 112*56*45(мм) (включая задний зажим) | |||
| Вес | около 152 г |
Mеры предосторожности при использовании
Предотвращайте падение устройства с высоты или сильные удары.
При наличии высоких концентраций газа, возможно, устройство не будет работать нормально.
Пожалуйста, строго следуйте инструкциям по эксплуатации и использованию, иначе это может привести к неточным результатам или повреждению устройства.
Этот продукт не должен храниться или использоваться в среде, содержащей коррозионные газы (например, высокие концентрации хлора и т.д.), а также не следует использовать и хранить устройство в других суровых условиях, включая слишком высокие или низкие температуры, высокую влажность, электромагнитные поля и сильный солнечный свет.
Если после длительного использования на поверхности устройства появились загрязнения, протрите его чистой мягкой тканью, смоченной водой, и не используйте коррозионные растворители и твердые предметы для протирки поверхности устройства, иначе это может привести к царапинам или повреждению поверхности устройства.
Для обеспечения точности измерений, прибор должен регулярно калиброваться, период проверки не должен превышать один год.
В случае любых применений или неисправностей, не описанных в данном руководстве, пожалуйста, свяжитесь с нашей компанией для решения проблемы.
В среде с взрывоопасными газами нельзя разбирать или заменять аккумуляторную батарею, а также заряжать её. В среде с взрывоопасными газами нельзя использовать периферийные устройства без взрывозащищенной сертификации; также нельзя заменять датчики.
| Признак неисправности | Возможные причины возникновения неисправности | Методы устранения неисправностей |
|---|---|---|
|
Симптомы неисправности |
Возможные причины неисправности |
Способы устранения |
|
Невозможно включить |
Низкое напряжение |
Пожалуйста, зарядите вовремя |
|
Зависание |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
|
Неисправность цепи |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
|
Нет реакции на обнаруженный газ |
Неисправность цепи |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
Неправильное отображение |
Датчик просрочен |
Пожалуйста, свяжитесь с дилером или производителем для ремонта |
|
Долгое время не калибровался |
Пожалуйста, откалибруйте вовремя |
|
|
Ошибка отображения времени |
Полностью разряженная батарея |
Своевременная зарядка и повторная настройка времени |
|
Сильные электромагнитные помехи |
Повторная настройка времени |
|
|
Функция нулевой калибровки недоступна |
Слишком большое смещение датчика |
Своевременная калибровка или замена датчика |
|
На экране нормального обнаружения прибора отображается полный диапазон |
Неисправность датчика |
Пожалуйста, свяжитесь с дилером или производителем для замены датчика |
Хранение Аксессуары и прочее
01
Хранение
Aнализатор следует хранить в вентилируемом помещении с температурой окружающей среды от -10°C до 55°C и относительной влажностью не более 85% относительной влажности, а воздух не должен содержать вредных газов или примесей, вызывающих коррозию анализатора.
02
Аксессуары и прочее
Комплект поставки включает в себя один ящик для упаковки, один портативный одноразовый газоанализатор, одно зарядное устройство, одно руководство пользователя, одну гарантийную карту.
Приложение
приложение (для настраиваемых приборов можно выбрать газы для обнаружения из таблицы ниже)
|
Обнаруживаемые газы |
Обычный диапазон |
Дополнительный диапазон |
Разрешение |
Низкий сигнал тревоги |
Высокая тревога |
|
Кислород |
0~30%VOL |
0~30%VOL |
0.1 %VOL |
19.5 |
23.5 |
|
Метан |
0~4%VOL |
0~4%VOL |
0.01 %VOL |
1.00 |
2.50 |
|
угарный газ |
0~1000PPM |
0~2000/ 5000PPM |
1 PPM |
50 |
200 |
|
Сероводород |
0~100PPM |
0~50/200/1000PPM |
1/0.1PPM |
10 |
20 |
|
Горючий газ |
0~100%LEL |
0~100%LEL |
1%LEL |
20 |
50 |
|
Аммиак |
0~100PPM |
050/500/ 1000PPM |
1/0.1PPM |
20 |
50 |
|
Водород |
0~1000PPM |
0~40000PPM |
1/0.1PPM |
200 |
500 |
|
Хлор |
0~20PPM |
0~100/1 50PPM |
1/0.1 PPM |
5 |
10 |
|
Хлороводород |
0~20PPM |
0~20/ 150PPM |
1/0.1PPM |
5 |
10 |
|
Диоксид серы |
0~20PPM |
0~50/ 100PPM |
1/0.1PPM |
5 |
10 |
|
Оксид азота |
0~250PPM |
0~500/ 1000PPM |
1/0.1PPM |
20 |
125 |
|
Диоксид азота |
0~20PPM |
0~50PPM |
1/0.1 PPM |
5 |
10 |
|
Диоксид углерода |
0~5000PPM |
0- 5%/10%VOL(红外) |
1PPM/0.1%VOL |
1000/0.2 |
2000/0.5 |
|
Фосфин |
0~20PPM |
0~20PPM |
1PPM |
5 |
10 |
|
Водород |
0~20PPM |
0~20PPM |
1PPM |
10 |
25 |
|
Эпоксидный этан |
0~100PPM |
0~100PPM |
1PPM |
20 |
50 |
|
Окись этилена |
0~100PPM |
0~100PPM |
1PPM |
20 |
50 |
|
Озон |
0~100PPM |
0~100PPM |
1PPM |
20 |
50 |
|
Формальдегид |
0~40PPM |
0~50/100PPM |
1/0.1PPM |
8 |
20 |
|
Бензол |
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
Толуол |
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
Ксилол |
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
VOC VOC |
0~1000PPM |
0~1000PPM |
1PPM |
200 |
500 |
|
Винилхлорид |
0~250PPM |
0~250PPM |
1PPM |
50 |
125 |
|
Метанол |
0~30PPM |
0~30PPM |
1PPM |
6 |
15 |
|
изобутилен |
0~90PPM |
0~90PPM |
1PPM |
18 |
45 |
|
Этанол |
0~80PPM |
0~80PPM |
1PPM |
16 |
40 |
|
Арсин |
0-10PPM |
0-10PPM |
0.1PPM/0.01PPM |
2 |
5 |
Примечание: Диапазон измерений для индивидуально настроенных приборов определяется фактическим прибором, выпущенным с завода. Для газов, не указанных в списке, свяжитесь с производителем.
