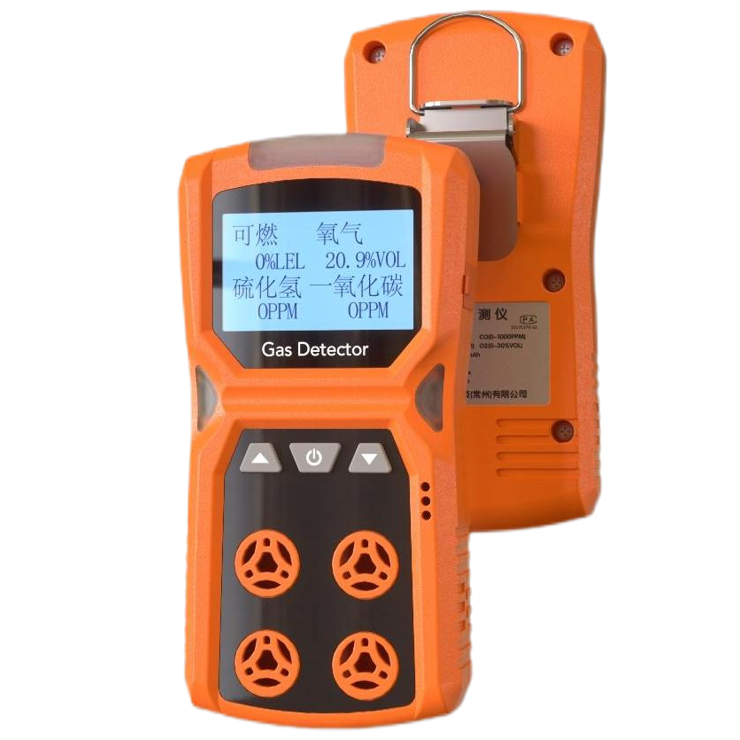

Портативный газоискатель щита ADKS-4 серии
description1
description2

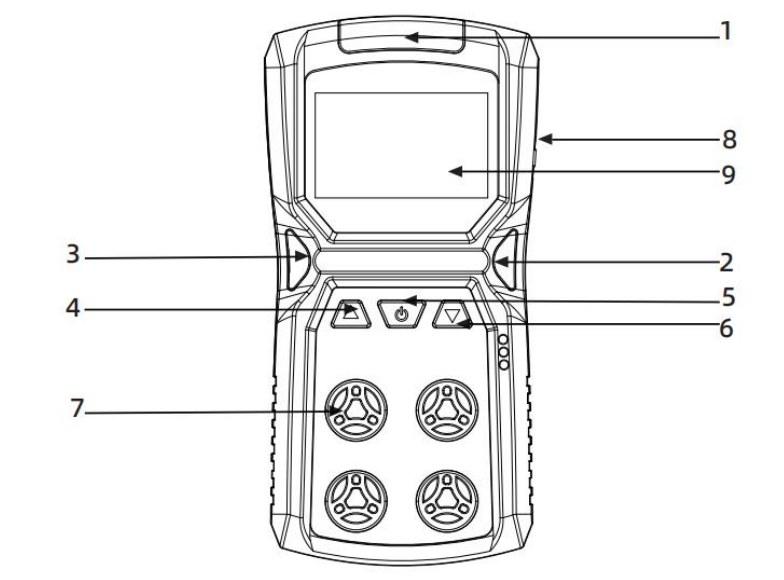

Структурные особенности и принцип работы
Сравнительная таблица структуры и функций
|
1,2,3 |
Световой индикатор сигнализации |
7 |
газочувствительное отверстие |
|
4 |
Кнопка влево |
8 |
Порт зарядки |
|
5 |
Кнопка источника питания |
9 |
ЖК-экран |
|
6 |
Правая кнопка |
|
Устройство имеет три кнопки: левую кнопку, правую кнопку и кнопку питания.
Идентификация и функция каждой кнопки определяются следующим образом:
Структура анализатора
Он в основном состоит из корпуса, печатной платы, аккумулятора, экрана дисплея, датчика, зарядного устройства и других компонентов.
Принцип действия
Электрохимическая формула и формула каталитического горения.
| Обычный диапазон обнаружения газа: | ||||
|---|---|---|---|---|
|
Тип газа |
Диапазон измерения |
Низкая сигнализация |
Высокая сигнализация |
Разрешение |
|
Горючий газ |
(0-100)%LEL (0-100)%НПВ |
20%LEL 20% НПВ |
50%LEL 50% НПВ |
1% LEL 1% НПВ |
|
кислород |
(0-30.0)VOL (0-30,0)ОБ. |
19.5% VOL 19,5% ОБ. |
23.5% VOL 23,5% ОБ. |
0.1%VOL 0,1% ОБ. |
|
сероводород |
(0-100)PPM (0-100)частей на миллион |
10PPM |
20PPM |
1PPM |
|
окись углерода |
(0-1000)PPM (0-1000)частей на миллион |
50PPM |
200PPM |
1PPM |
|
По вопросам использования других комбинированных газов обращайтесь в компанию. |
||||
| Погрешность индикации обычного газа, время отклика: | ||||
|---|---|---|---|---|
|
Тип газа |
Погрешность индикации |
Время отклика |
||
|
Горючий газ |
±5%FS |
≤305 |
||
|
кислород |
±0.7%VOL |
≤205 |
||
|
сероводород |
±2 мкмоль/моль или ±10% |
≤605 |
||
|
окись углерода |
±5 мкмоль/моль или ±10% |
≤60S |
| Режим инструкций | ЖК-дисплей отображает данные в реальном времени и состояние системы. |
|---|---|
| Светодиодная, звуковая, вибрационная индикация, сигнализация, неисправность и пониженное напряжение | |
| Рабочая среда | температура -20℃~50℃, влажность <95% (без конденсации); |
| Рабочее напряжение | 3,7 В постоянного тока (емкость литиевой батареи 2000 мАч) |
| Mаркировка взрывозащиты Ex ib IIB T3 Gb | |
| Время зарядки | 6–8 часов |
| Время автономной работы | ≥8 часов в стандартных условиях |
| Срок службы датчика | горючий газ, сероводород, окись углерода |
| Размер | 130*65*45 (мм) |
| Масса | около 192 g |
Mеры предосторожности при использовании
Следует защитить анализаторот падения с высоты или от сильной вибрации.
При наличии газа высокой концентрации вероятно невозможна нормальная эксплуатация данного анализатора.
Выполните операции в соответствии с настоящей инструкцией. В противном случае это может привести к неточности результата измерения или повреждению данного анализатора.
Данная продукция не должна храниться или использоваться в среде с сильными коррозионными газами, а также в других суровых средах (включая слишком высокую, низкую температуру, высокую влажность, электромагнитное поле и сильный дневной свет).
Если на поверхности этого анализатора имеется грязь, пожалуйста, аккуратно протрите ее чистой мягкой тканью, а не используйте коррозионные растворители и твердые предметы, чтобы протирать поверхность этого анализатора, иначе это может привести к царапинам или повреждениям на поверхности этого анализатора.
Чтобы обеспечить точность обнаружения, машину следует регулярно калибровать, а цикл калибровки не должен превышать один год.
В случае необходимости применения анализатора для целей, не предусмотренных в настоящей инструкции, или в случае выхода анализатора из строя, обратитесь к нашей компании с консультацией для решения таких проблем.
Аккумуляторную батарею нельзя разбирать, заменять или заряжать во взрывоопасной газовой среде. Периферийные вставные устройства без сертификата взрывобезопасности нельзя использовать во взрывоопасных газовых средах, а датчики не подлежат замене.
| Признак неисправности | Возможные причины возникновения неисправности | Методы устранения неисправностей |
|---|---|---|
| Невозможно включить прибор | Низкое давление воздуха | Пожалуйста, заряжайте вовремя |
| Зависание устройства | Свяжитесь с продавцом или производителем | |
| Неисправность цепи | Свяжитесь с продавцом или производителем | |
| Отсутствие реакции на детектируемый газ | Неисправность цепи | Свяжитесь с продавцом или производителем |
| Неточность отображения | Срок действия датчика истек | Пожалуйста, свяжитесь с продавцом или производителем для замены датчика. |
| Давно не калибровался | Пожалуйста, откалибруйте вовремя | |
| Ошибка отображения времени | Аккумулятор разряжен | Заряжайте вовремя и сбрасывайте время |
| Сильные электромагнитные помехи | время сброса | |
| Обычный интерфейс обнаружения прибора отображает полную шкалу. | Отказ датчика | Пожалуйста, свяжитесь с продавцом или производителем для замены датчика. |
| Датчик еще не прогрет | Дождитесь завершения прогрева датчика. Некоторым типам датчиков (долговечные датчики кислорода, оксида этилена и т. д.) требуется длительный период прогрева, прежде чем отображаемое значение сможет вернуться к нормальному значению после отключения электроэнергии. | |
| Функция калибровки нулевой точки недоступна. | Датчик слишком сильно дрейфует | Своевременно калибруйте или заменяйте датчики |
Хранение Аксессуары и прочее
01
Хранение
Aнализатор следует хранить в вентилируемом помещении с температурой окружающей среды от -10°C до 55°C и относительной влажностью не более 85% относительной влажности, а воздух не должен содержать вредных газов или примесей, вызывающих коррозию анализатора.
02
Аксессуары и прочее
В комплект данного оборудования входит упаковочная коробка, газоанализатор «четыре в одном», зарядное устройство, USB-кабель для передачи данных, руководство, сертификат соответствия и гарантийный талон.
Приложение
Приборы, изготовленные по индивидуальному заказу, можно комбинировать с газами для обнаружения, указанными в таблице ниже.
|
Обнаруживаемые газы |
Общий диапазон |
Разрешение |
Низкая сигнализация |
Высокая сигнализация |
|
Горючий газ |
0~100%LEL 0~100% НПВ |
1%LEL 1% НПВ |
20%LEL 20% НПВ |
50%LEL 50% НПВ |
|
Метан |
0~4%VOL 0~4%ОБ. |
0.01%VOL 0,01% ОБ. |
1.00%VOL 1,00%ОБ. |
2.50%VOL 2,50%ОБ. |
|
кислород |
0~30.0%VOL 0~30,0%ОБ. |
0.1%VOL 0,1% ОБ. |
19.5%VOL 19,5%ОБ. |
23.5%VOL 23,5%ОБ. |
|
окись углерода |
0~1000PPM |
1PPM |
50 PPM |
200 PPM |
|
сероводород |
0~100PPM |
1PPM |
10 PPM |
20 PPM |
|
Аммиак |
0~100PPM |
1PPM |
20 PPM |
50 PPM |
|
водород |
0~1000PPM |
1PPM |
200 PPM |
500 PPM |
|
хлор |
0~20PPM |
1/0.1PPM |
5PPM |
10PPM |
|
хлористый водород |
0~20PPM |
1/0.1PPM |
5PPM |
10PPM |
|
диоксид серы |
0~20PPM |
1/0.1PPM |
5PPM |
10PPM |
|
оксид азота |
0~250PPM |
1PPM |
20PPM |
125PPM |
|
диоксид азота |
0~20PPM |
0.1PPM |
5PPM |
10PPM |
|
углекислый газ |
0~5%VOL 0~5%ОБ. |
0.01%VOL 0,01% ОБ. |
0.10%VOL 0,10% ОБ. |
0.20%VOL 0,20% ОБ. |
|
Фосфин |
0~20PPM |
1PPM |
5PPM |
10PPM |
|
цианистый водород |
0~50PPM |
1PPM |
10PPM |
25PPM |
|
Оксид этилена |
0~100PPM |
1PPM |
20PPM |
50PPM |
|
озон |
0~100PPM |
1PPM |
20PPM |
50PPM |
|
формальдегид |
0~40PPM |
1PPM |
8PPM |
20PPM |
|
бензол |
0~1000PPM |
1PPM |
200PPM |
500PPM |
|
Толуол |
0~1000PPM |
1PPM |
200PPM |
500PPM |
|
ксилол |
0~1000PPM |
1PPM |
200PPM |
500PPM |
|
VO C ВО С |
0~1000PPM |
1PPM |
200PPM |
500PPM |
|
винилхлорид |
0~250PPM |
1PPM |
50PPM |
125PPM |
|
Метанол |
0~30PPM |
1PPM |
6PPM |
15PPM |
|
Этанол |
0~80PPM |
1PPM |
16PPM |
40PPM |
|
изобутилен |
0~90PPM |
1PPM |
18PPM |
45PPM |
Примечание. Диапазон обнаружения настроенного прибора зависит от фактического заводского прибора. По поводу газов, не перечисленных в списке, обратитесь к производителю.
