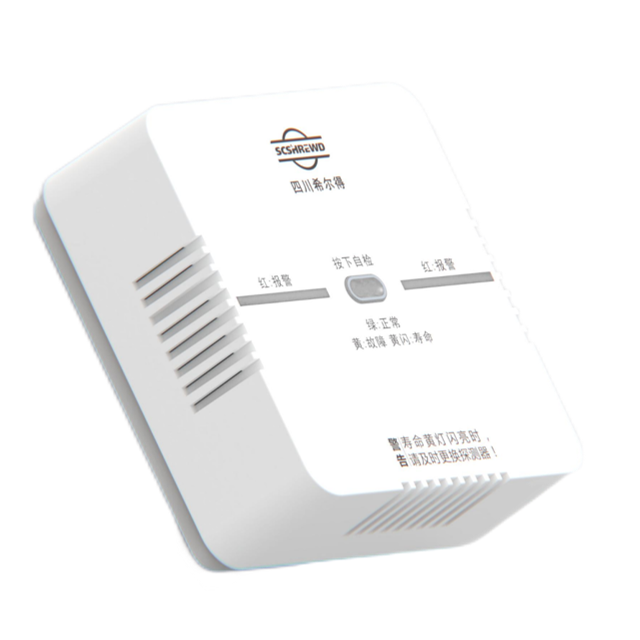

Щиты бытовых детекторов горючих газов серии SD6200
description1
description2
Описание продукции
Основные характеристики
Оптические датчики обеспечивают высокую стабильность, и долгий срок службы
Высокая чувствительность, защита от помех, устойчивость к влажности и нагреву
Звуковая и световая сигнализация и автоматический выход
Автоматическое напоминание об истечении срокаслужбы датчика
Встроенная функция истории тревог
Простота установки и использования
Область применения
Условия эксплуатации
Температура: -10℃ ~ +55℃
Относительная влажность: ≤93%RH (без конденсации)
Атмосферное давление: 86KPa ~ 106KPa
Среда хранения
Температура: -25℃~ +55℃
Относительная влажность: 25%RH ~ 70% RH
| Основные параметры | |
|---|---|
| Принцип обнаружения | инфракрасное поглощение или лазерный тип |
| Тип обнаруживаемого газа | метан (природный газ) |
| Установка сигнала тревоги | 10% LEL |
| Диапазон обнаружения | 3 ~ 100% LEL |
| Примечание | Нижний предел взрываемости (LEL) - это наименьшая взрывоопасная концентрация горючего газа или пара в воздухе. |
| Примечание | Нижний предел взрываемости (LEL) - это наименьшая взрывоопасная концентрация горючего газа или пара в воздухе. |
| Режим тревоги | звуковая и световая сигнализация |
| Электропитание | AC220V+15% (50Гц) |
| Мощность | <3Вт |
| Время отклика (T90) | ≤30с |
| Срок службы детектора | пять лет (обычно) |
| Срок службы сенсора | пять лет |
| Срок хранения сенсора | 1 год |

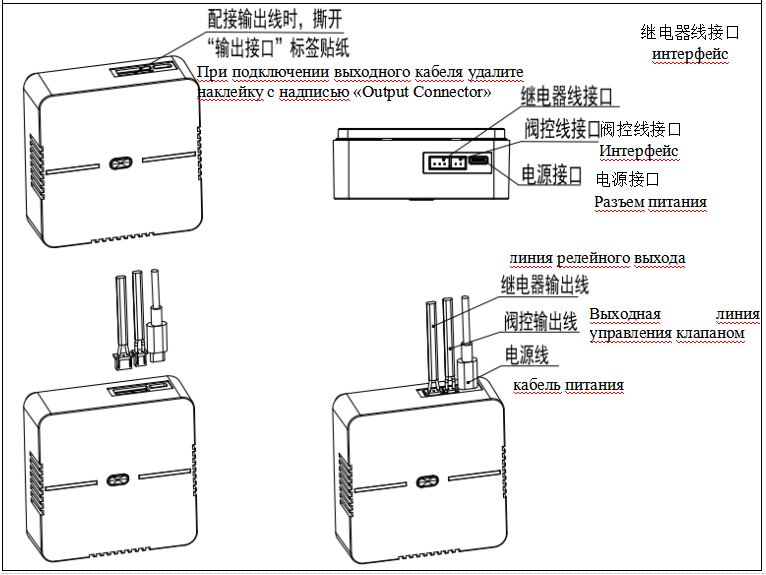

| Выход связи (по умолчанию) | группа импульсных выходов 12 В (электромагнитный клапан); группа пассивных нормально открытых выходов (вентилятор 220 В) |
Распаковка и осмотр
01
Комплектация машины
руководство по эксплуатации (1 шт.), сертификат качества (1 шт.), монтажная пластина (1 шт.), крепежные винты (1 шт.)
02
Проверка при распаковке
внешний вид изделия не имеет царапин, этикетка полная и четкая, аксессуары в комплекте.
ассортимент продукции
Инструкции по применению
Ключевое описание
звуковое и световое самотестирование, и выход будет связан.
Hажмите кнопку «Самопроверка», чтобы заглушить сигнал тревоги в аварийном состоянии;
Нажмите кнопку «Самодиагностика» в состоянии неисправности, чтобы заглушить ее.

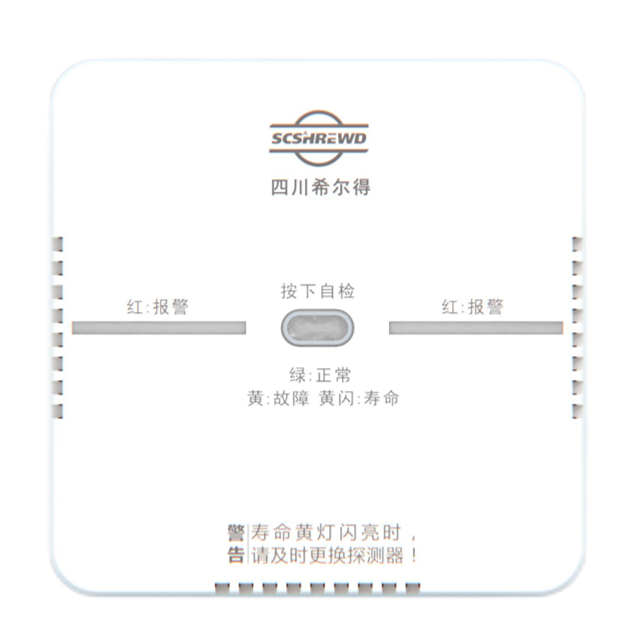

Описание индикатора
Индикаторные лампы отображают разные цвета в соответствии с различными состояниями, состояния показаны в следующей таблице.
|
Рабочее состояние |
Цвет индикатора Состояние |
Зуммер |
|
Нормальное состояние |
Мигающий зеленый |
Без звука |
|
Состояние неисправности |
Постоянный желтый цвет |
Прерывистый звуковой сигнал |
|
Состояние тревоги |
Постоянный красный свет |
Быстрый звуковой сигнал |
|
Конец срока службы |
Мигает желтый цвет |
Звук отсутствует |
|
Состояние самотестирования при включении питания |
Самотестирование при включении, индикатор мигает , через 10 с переходит в нормальное рабочее состояние |
После завершения самодиагностики устройство подаст один звуковой сигнал и перейдет в нормальное рабочее состояние. |
|
Состояние ручного самотестирования |
Нажмите кнопку самотестирования, индикатор мигает в течение 10 с, в процессе запуска выхода навески, после завершения самотестирования переходит в нормальное рабочее состояние |
Непрерывный звуковой сигнал во время ручной самопроверки |
